Kaliber: 5,56 x45mm NATO
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 738 mm
Panjang Laras: 490 mm
Berat: 3,5 kg kosong
Kecepatan tembak: 650 putaran per menit
Magasen Kapasitas: 20 atau 30 peluru
The FA-03 Lapa senapan ini dikembangkan oleh Nelmo Suzano di Laboratorio dePesquisa de Armamento Automatico (Lapa) antara tahun 1978 dan 1983. Ini ringansenapan bullpup fitur perumahan plastik dan sistem pemicu menarik ganda, namunsangat sedikit senapan dibuat pada pertengahan 1980-an, mungkin tidak lebih dari 500secara total. Beberapa senapan LAPAFA-03 masih digunakan oleh satuan polisikhusus dari Brasil.
The FA-03 Lapa senapan serbu adalah senjata yang dioperasikan dengan gas yangmenggunakan sistem piston konvensional yang dioperasikan dengan memutar bautpengunci. Hal yang paling tidak biasa tentang FA-03 adalah memicu, yang dapat diaturke mode "double action", di mana senapan dapat dilakukan secara aman dengankamar dimuat dan palu dalam posisi diturunkan, keselamatan terlepas. Dalam modeini, senapan siap untuk api tapi membutuhkan bersama dan memicu sengaja menarikuntuk api babak pertama (sistem yang sangat populer di pistol semi-otomatis modern).Jika ini adalah peri senjata konvensional, dengan ejeksi hanya sisi kanan danpemandangan terbuka (pemandangan belakang dibangun ke carryinghandle).
Military Strategy - Technology is dedicated blog to presenting the weapon system and the management of warfare.
Monday, March 28, 2011
Senapan Serbu - Brazil : IMBEL MD-97 assault rifle
MD-97L MD-97LC
Kaliber 5,56 x45mm NATO
Secara keseluruhan panjang 1010 mm (770 mm dengan popor dilipat) 850 mm (600mm dengan popor dilipat)
Barrel panjang 437 mm 330 mm
Berat 3,7 kg 3,3 kg kosong rmpty
Kecepatan tembak?
Magasen kapasitas 20 atau 30 peluru
IMBEL MD-97 keluarga senapan dikembangkan atas dasar awal-2 senapanIMBELMD, dengan perbaikan tertentu di bagian-bagian dan ukuran keseluruhan.Keluarga tersebut terdiri dari dua model dasar, senapan MD-97L selektif-dipecat, yangisintended untuk Pasukan Khusus Angkatan Darat Brasil, dan semi-otomatis karabinMD-97LC saja, yang dimaksudkan untuk digunakan polisi.
IMBEL MD-97 Fitur tindakan senapan gas dioperasikan dengan piston pendek strokedan mengunci baut berputar. Unit memicu dan lipat atau Popor tetap sama sepertipada sebelumnya 7,62 mm senapan FZ MD963 (Brasil-membuat salinan dari Belgiasenapan FN FAL) Kedua senapan dan varian polisi karabin tersedia dengan baikbuttstocks tetap atau melipat;. MD militer 97L juga dapat dilengkapi dengan negeribuatan underbarrel 40mm peluncur granat atau bayonet. MD-97 digunakan senapanM16-magasen yang kompatibel.
Kaliber 5,56 x45mm NATO
Secara keseluruhan panjang 1010 mm (770 mm dengan popor dilipat) 850 mm (600mm dengan popor dilipat)
Barrel panjang 437 mm 330 mm
Berat 3,7 kg 3,3 kg kosong rmpty
Kecepatan tembak?
Magasen kapasitas 20 atau 30 peluru
IMBEL MD-97 keluarga senapan dikembangkan atas dasar awal-2 senapanIMBELMD, dengan perbaikan tertentu di bagian-bagian dan ukuran keseluruhan.Keluarga tersebut terdiri dari dua model dasar, senapan MD-97L selektif-dipecat, yangisintended untuk Pasukan Khusus Angkatan Darat Brasil, dan semi-otomatis karabinMD-97LC saja, yang dimaksudkan untuk digunakan polisi.
IMBEL MD-97 Fitur tindakan senapan gas dioperasikan dengan piston pendek strokedan mengunci baut berputar. Unit memicu dan lipat atau Popor tetap sama sepertipada sebelumnya 7,62 mm senapan FZ MD963 (Brasil-membuat salinan dari Belgiasenapan FN FAL) Kedua senapan dan varian polisi karabin tersedia dengan baikbuttstocks tetap atau melipat;. MD militer 97L juga dapat dilengkapi dengan negeribuatan underbarrel 40mm peluncur granat atau bayonet. MD-97 digunakan senapanM16-magasen yang kompatibel.
Senapan Serbu - Brazil : IMBEL MD-2 and MD-3 assault rifle
Kaliber: 5.56x45 mm (0,223 Remington)
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 1010 mm (764 mm dengan saham dilipat)
Panjang Laras: 453 mm
Bobot: 4.4 kg
Kecepatan tembak: 700 putaran per menit
Magasen Kapasitas: 20 atau 30 peluru
MD-2 senapan serbu dikembangkan oleh IMBEL (de Industria Materiel Belico do Brasil). Pembangunan dimulai sekitar tahun 1982, prototipe pertama, bernama MD-1,muncul pada tahun 1983 dan versi terakhir, bernama MD-2, keluar sekitar tahun 1985dan kemudian diadopsi oleh militer Brazil.
MD-2 dimulai sebagai sebuah senapan FAL hanya diperkecil FN (diproduksi di Brasildi bawah lisensi sebagai IMBEL LAR), tetapi selama waktu merancang sistempenguncian FAL (blok miring) telah diganti dengan baut berputar M16-tipe. Desainpenerima Namun, masih sangat mirip dengan FAL.
MD-2 adalah gas dioperasikan, senapan serbu api selektif, dengan memutar bautpengunci. Trigger kelompok dipasang ke dalam unit pegangan pistol, yang engsel kepenerima dan lipatan bawah dan depan untuk pembongkaran dan pemeliharaan. PoporMD-2 fitur metalik sisi-lipat, MD-3 senapan mirip dengan MD-2 namun tetap poporplastik. MD-2 menggunakan setiap magasen gaya M16
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 1010 mm (764 mm dengan saham dilipat)
Panjang Laras: 453 mm
Bobot: 4.4 kg
Kecepatan tembak: 700 putaran per menit
Magasen Kapasitas: 20 atau 30 peluru
MD-2 senapan serbu dikembangkan oleh IMBEL (de Industria Materiel Belico do Brasil). Pembangunan dimulai sekitar tahun 1982, prototipe pertama, bernama MD-1,muncul pada tahun 1983 dan versi terakhir, bernama MD-2, keluar sekitar tahun 1985dan kemudian diadopsi oleh militer Brazil.
MD-2 dimulai sebagai sebuah senapan FAL hanya diperkecil FN (diproduksi di Brasildi bawah lisensi sebagai IMBEL LAR), tetapi selama waktu merancang sistempenguncian FAL (blok miring) telah diganti dengan baut berputar M16-tipe. Desainpenerima Namun, masih sangat mirip dengan FAL.
MD-2 adalah gas dioperasikan, senapan serbu api selektif, dengan memutar bautpengunci. Trigger kelompok dipasang ke dalam unit pegangan pistol, yang engsel kepenerima dan lipatan bawah dan depan untuk pembongkaran dan pemeliharaan. PoporMD-2 fitur metalik sisi-lipat, MD-3 senapan mirip dengan MD-2 namun tetap poporplastik. MD-2 menggunakan setiap magasen gaya M16
Senapan Serbu - Belgia : FN SCAR: Mark 16 and Mark 17- Special Forces Combat assault rifle
Mk.16SCAR-L (Light) Mk.17 SCAR-H (Heavy)
Kaliber 5.56x45 NATO 7.62x51NATO dasar 7.62x39 M43 dan lain-lain tambahan
Overalllength, konfigurasi standar 850 mm (max) / 620 mm (min) 997 mm (max) / 770 mm (min)
Barrellength 254mm/10 "(CQC), 355mm/14" (Std), 457mm/18 "(LB) 330mm/13" (CQC), 406mm/16 "(Std), 508mm/20" (LB)
Berat 3.5kg kosong 3,86 kg kosong
Tingkat 600rounds api per menit 600 putaran per menit
Magazinecapacity 30 putaran standar 20rounds (7.62x51 NATO)
30 putaran (7.62x39 M43)
Operasi Khusus AS Command (US SOCOM) mengeluarkan ajakan untuk pengadaan Sof CombatAssault Rifles (SCAR) pada tanggal 15 Oktober, 2003. ajakan ini meminta senapan tempur baru, khusus dirancang untuk kebutuhan masa depan saat ini dan yang diusulkan Pasukan Khusus AS, yang agak berbeda dari persyaratan terbaru generik Angkatan Darat AS, yang sedang dipenuhi oleh KochXM8-terbaru Heckler assaultrifle.Perbedaan utama dalam persyaratan dasar antara XM8 dan SCAR adalah bahwa, sementara XM8 adalah senjata satu-kaliber sistem, disesuaikan for5.56x45mm NATO amunisi, SCAR harus tersedia dalam berbagai kebutuhan yang berbeda Sof calibers.Initial termasuk dua versi dasar sistem SCAR - yang SCARLight (SCAR-L), tersedia dalam 5.56mm NATO, dan SCAR berat (SCAR-H), yang harus awalnya tersedia secara signifikan lebih kuat chambering NATO 7.62x51, andshould mudah beradaptasi di lapangan untuk chamberings lain. Ini awalnya chamberings lainnya termasuk 7.62x39 oftheSoviet amunisi M43 baik menyebar / asal Rusia, dan mungkin beberapa orang lain (seperti yang diusulkan cartridge 6.8x43 SPC Remington, terutama dikembangkan untuk pasukan khusus AS). Yang keyidea sistem SCAR senapan adalah bahwa hal itu akan menyediakan operator Pasukan Khusus dengan berbagai pilihan, dari berlaras pendek variasi 5.56mm CQC SCAR-L, dirancang untuk pertempuran jarak dekat perkotaan, dan sampai jarak jauh 7.62x51 SCAR-HSnipervariant, serta 7.62x39 SCAR-H, yang akan menerima "pickup medan perang" magasen AK-47/AKM dengan 7,62 amunisi M43, tersedia selama operasi di belakang musuh lines.Both SCAR-Tanah SCAR-H harus awalnya tersedia dalam tiga versi, Standard (S), Close Quarters Combat ( CQC) dan Sniper Variant (SV, sekarang ini dijuluki Panjang Barrel - LB). Semua varian, tanpa konfigurasi kaliber dan tepat, willprovide operator dengan layout kontrol yang sama, penanganan yang sama dan prosedur perawatan, dan peralatan opsional yang sama, seperti pemandangan, cakupan, andother lampiran saat ini dan masa depan.
Akhir tahun 2004 USSOCOM mengumumkan, bahwa pemenang untuk kontrak SCAR awal adalah Amerika Serikat FN, sebuah anak perusahaan yang berbasis dari perusahaan Belgia Fabrique Nationale Herstal terkenal. senapan prototipe yang diproduksi oleh FN Manufacturing Inc, anak perusahaan berbasis di AS untuk FN Herstal; Perusahaan ini juga akan menangani produksi serangkaian senapan. Mulai pertengahan tahun 2005, senapan SCAR pertama kali pergi ke pengguna akhir di AS Pasukan Operasi Khusus. Sejak USSOCOM menggunakan Angkatan Laut-ketik "mark" sebutan, senapan SCAR secara resmi ditetapkan sebagai Rifle 5.56mm Markus 16 (SCAR-L / Light) dan 7.62mm Rifle Mark 17 (SCAR-H / Heavy) Hal ini. Diyakini bahwa Mk.16 dan Mk.17 senapan secara bertahap akan menggantikan senapan sekarang kebanyakan sistem dalam pelayanan dengan pasukan AS SOCOM, seperti Karabin M4, M16 senapan, senapan M14 dan Mk. 25 senapan sniper.
Ternyata, senapan FNSCAR yang notbased pada setiap senjata sebelumnya tetapi dirancang dari awal. Dalam allvariants senapan FN SCAR fitur yang dioperasikan dengan gas, tindakan piston stroke pendek dengan memutar baut pengunci. sistem Bolt tampaknya agak mirip dengan yang FNMinimi / senapan mesin M249 SAW.Sistem ini rupanya kurang sensitif terhadap pasir halus, debu dan setiap fouling lain dalam penerima, ketimbang sistem dengan baut M16-typemulti-lug dan ejektor tipe plunger.
Receiver dibuat dari dua bagian, atas dan bawah, yang dihubungkan dengan dua cross-pin. Atas bagian yang terbuat dari aluminium ekstrusi, bagian bawah terbuat dari polimer. SCAR-L dan SCAR-H menggunakan receiver atas serupa yang hanya berbeda dalam ukuran pelabuhan ejeksi. bagian yang berbeda lainnya termasuk baut kaliber-spesifik, barel, dan penerima bawah dengan perumahan magasen terpisahkan.Bagian kesamaan antara SCAR-L dan SCAR-H menakjubkan 90%. Barrelsare cepat-dilepas, dan diselenggarakan di atas penerima dengan dua cross-baut. Barrel memerlukan prosedur perubahan jumlah minimal alat, hanya memerlukan beberapa menit dan tidak perlu menyesuaikan headspace setelah perubahan.
Unit memicu dengan modus penyihir keselamatan-api selektor ambidextrous memungkinkan untuk gambar tunggal dan api otomatis penuh, dengan tidak ada ketentuan untuk mode ledakan terbatas-panjang. Menangani pengisian bisa dengan mudah dipasang di kedua sisi senjata, sehingga penerima atas memiliki luka masing-masing di kedua sisinya. Atas atas penerima ditutupi oleh panjang-penuh terpisahkan Picatinny rel (MIL-STD 1913); tambahan Picatinny rel sudah terpasang pada kedua sisi dan bawah handguards bebas-mengambang. Popor polimer Side-lipat disesuaikan untuk panjang tarik, dan dibentuk untuk memberikan cheekrest positif dengan dukungan pipi disesuaikan. senapan SCAR dilengkapi dengan dilepas, pemandangan besi disesuaikan, dengan pemandangan belakang lipat diopter-type pada rel penerima, dan frontsight blok onthe gas lipat. Setiap jenis peralatan tambahan penampakan, diperlukan untuk tugas-tugas saat ini, termasuk pemandangan teleskop dan malam, dapat diinstal dengan menggunakan MIL-STD 1913 kompatibel gunung.
Mk.16 SCAR-L senapan akan menggunakan ditingkatkan magasen M16-jenis, terbuat dari baja; Mk.17 SCAR-H akan menggunakan magasen 20-bulat kepemilikan chambering 7.62x51 NATO, atau magasen AK-tipe standar di M43 7.62x39 diusulkan chambering . prototipe kini senapan SCAR tidak memiliki bayonet mount, dan, mungkin, tidak akan pernah memiliki satu.
Kaliber 5.56x45 NATO 7.62x51NATO dasar 7.62x39 M43 dan lain-lain tambahan
Overalllength, konfigurasi standar 850 mm (max) / 620 mm (min) 997 mm (max) / 770 mm (min)
Barrellength 254mm/10 "(CQC), 355mm/14" (Std), 457mm/18 "(LB) 330mm/13" (CQC), 406mm/16 "(Std), 508mm/20" (LB)
Berat 3.5kg kosong 3,86 kg kosong
Tingkat 600rounds api per menit 600 putaran per menit
Magazinecapacity 30 putaran standar 20rounds (7.62x51 NATO)
30 putaran (7.62x39 M43)
Operasi Khusus AS Command (US SOCOM) mengeluarkan ajakan untuk pengadaan Sof CombatAssault Rifles (SCAR) pada tanggal 15 Oktober, 2003. ajakan ini meminta senapan tempur baru, khusus dirancang untuk kebutuhan masa depan saat ini dan yang diusulkan Pasukan Khusus AS, yang agak berbeda dari persyaratan terbaru generik Angkatan Darat AS, yang sedang dipenuhi oleh KochXM8-terbaru Heckler assaultrifle.Perbedaan utama dalam persyaratan dasar antara XM8 dan SCAR adalah bahwa, sementara XM8 adalah senjata satu-kaliber sistem, disesuaikan for5.56x45mm NATO amunisi, SCAR harus tersedia dalam berbagai kebutuhan yang berbeda Sof calibers.Initial termasuk dua versi dasar sistem SCAR - yang SCARLight (SCAR-L), tersedia dalam 5.56mm NATO, dan SCAR berat (SCAR-H), yang harus awalnya tersedia secara signifikan lebih kuat chambering NATO 7.62x51, andshould mudah beradaptasi di lapangan untuk chamberings lain. Ini awalnya chamberings lainnya termasuk 7.62x39 oftheSoviet amunisi M43 baik menyebar / asal Rusia, dan mungkin beberapa orang lain (seperti yang diusulkan cartridge 6.8x43 SPC Remington, terutama dikembangkan untuk pasukan khusus AS). Yang keyidea sistem SCAR senapan adalah bahwa hal itu akan menyediakan operator Pasukan Khusus dengan berbagai pilihan, dari berlaras pendek variasi 5.56mm CQC SCAR-L, dirancang untuk pertempuran jarak dekat perkotaan, dan sampai jarak jauh 7.62x51 SCAR-HSnipervariant, serta 7.62x39 SCAR-H, yang akan menerima "pickup medan perang" magasen AK-47/AKM dengan 7,62 amunisi M43, tersedia selama operasi di belakang musuh lines.Both SCAR-Tanah SCAR-H harus awalnya tersedia dalam tiga versi, Standard (S), Close Quarters Combat ( CQC) dan Sniper Variant (SV, sekarang ini dijuluki Panjang Barrel - LB). Semua varian, tanpa konfigurasi kaliber dan tepat, willprovide operator dengan layout kontrol yang sama, penanganan yang sama dan prosedur perawatan, dan peralatan opsional yang sama, seperti pemandangan, cakupan, andother lampiran saat ini dan masa depan.
Akhir tahun 2004 USSOCOM mengumumkan, bahwa pemenang untuk kontrak SCAR awal adalah Amerika Serikat FN, sebuah anak perusahaan yang berbasis dari perusahaan Belgia Fabrique Nationale Herstal terkenal. senapan prototipe yang diproduksi oleh FN Manufacturing Inc, anak perusahaan berbasis di AS untuk FN Herstal; Perusahaan ini juga akan menangani produksi serangkaian senapan. Mulai pertengahan tahun 2005, senapan SCAR pertama kali pergi ke pengguna akhir di AS Pasukan Operasi Khusus. Sejak USSOCOM menggunakan Angkatan Laut-ketik "mark" sebutan, senapan SCAR secara resmi ditetapkan sebagai Rifle 5.56mm Markus 16 (SCAR-L / Light) dan 7.62mm Rifle Mark 17 (SCAR-H / Heavy) Hal ini. Diyakini bahwa Mk.16 dan Mk.17 senapan secara bertahap akan menggantikan senapan sekarang kebanyakan sistem dalam pelayanan dengan pasukan AS SOCOM, seperti Karabin M4, M16 senapan, senapan M14 dan Mk. 25 senapan sniper.
Ternyata, senapan FNSCAR yang notbased pada setiap senjata sebelumnya tetapi dirancang dari awal. Dalam allvariants senapan FN SCAR fitur yang dioperasikan dengan gas, tindakan piston stroke pendek dengan memutar baut pengunci. sistem Bolt tampaknya agak mirip dengan yang FNMinimi / senapan mesin M249 SAW.Sistem ini rupanya kurang sensitif terhadap pasir halus, debu dan setiap fouling lain dalam penerima, ketimbang sistem dengan baut M16-typemulti-lug dan ejektor tipe plunger.
Receiver dibuat dari dua bagian, atas dan bawah, yang dihubungkan dengan dua cross-pin. Atas bagian yang terbuat dari aluminium ekstrusi, bagian bawah terbuat dari polimer. SCAR-L dan SCAR-H menggunakan receiver atas serupa yang hanya berbeda dalam ukuran pelabuhan ejeksi. bagian yang berbeda lainnya termasuk baut kaliber-spesifik, barel, dan penerima bawah dengan perumahan magasen terpisahkan.Bagian kesamaan antara SCAR-L dan SCAR-H menakjubkan 90%. Barrelsare cepat-dilepas, dan diselenggarakan di atas penerima dengan dua cross-baut. Barrel memerlukan prosedur perubahan jumlah minimal alat, hanya memerlukan beberapa menit dan tidak perlu menyesuaikan headspace setelah perubahan.
Unit memicu dengan modus penyihir keselamatan-api selektor ambidextrous memungkinkan untuk gambar tunggal dan api otomatis penuh, dengan tidak ada ketentuan untuk mode ledakan terbatas-panjang. Menangani pengisian bisa dengan mudah dipasang di kedua sisi senjata, sehingga penerima atas memiliki luka masing-masing di kedua sisinya. Atas atas penerima ditutupi oleh panjang-penuh terpisahkan Picatinny rel (MIL-STD 1913); tambahan Picatinny rel sudah terpasang pada kedua sisi dan bawah handguards bebas-mengambang. Popor polimer Side-lipat disesuaikan untuk panjang tarik, dan dibentuk untuk memberikan cheekrest positif dengan dukungan pipi disesuaikan. senapan SCAR dilengkapi dengan dilepas, pemandangan besi disesuaikan, dengan pemandangan belakang lipat diopter-type pada rel penerima, dan frontsight blok onthe gas lipat. Setiap jenis peralatan tambahan penampakan, diperlukan untuk tugas-tugas saat ini, termasuk pemandangan teleskop dan malam, dapat diinstal dengan menggunakan MIL-STD 1913 kompatibel gunung.
Mk.16 SCAR-L senapan akan menggunakan ditingkatkan magasen M16-jenis, terbuat dari baja; Mk.17 SCAR-H akan menggunakan magasen 20-bulat kepemilikan chambering 7.62x51 NATO, atau magasen AK-tipe standar di M43 7.62x39 diusulkan chambering . prototipe kini senapan SCAR tidak memiliki bayonet mount, dan, mungkin, tidak akan pernah memiliki satu.

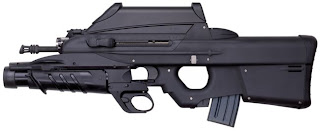

Senapan Serbu - Belgia : FN F2000 assault rifle
Kaliber: 5.56x45 mm NATO
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 694 mm
Panjang Laras: 400 mm
Berat: 3.6 kg kosong, dalam konfigurasi standar; 4,6 kg dengan 40mm peluncur granat
Magasen Kapasitas: 30 putaran (setiap NATO / STANAG magasen tipe)
Selama tahun 1980-an dan perusahaan Belgia awal 1990sfamous FN Herstal mulai pencarian berikutnya untuk masuk ke dunia senapan serbu. Tujuan kali ini adalah untuk menghasilkan senjata, modern modular, dan ini akhirnya mengakibatkan senapan FN F2000, yang pertama kali ditampilkan di depan umum pada tahun 2001. F2000 ini menawarkan semua fitur yang paling populer dari senapan serbu modern, seperti tata letak bullpup kompak, sepenuhnya penanganan ambidextrous, dan desain modular dengan banyak pilihan dan add-ons sudah tersedia, yang memungkinkan senapan untuk menjadi "disesuaikan" untuk misi tertentu atau situasi taktis. Misalnya, untuk operasi penjaga perdamaian F2000 bisa dilengkapi dengan modul underbarrel kurang-mematikan M303, yang kebakaran gas air mata proyektil atau penanda menggunakan pra-udara tekan. Di sisi lain, F2000 bisa dilengkapi dengan berbagai peluncur granat 40 mm EGLM FN dan sistem pengendalian kebakaran milik terkomputerisasi, bukan sights.So rendah standar perbesaran optik jauh FN F2000 senapan hanya ditemukan beberapa pembeli, termasuk pasukan Bersenjata Sloveniaand Belgia operasi pasukan khusus. Namun demikian, ini adalah salah satu senapan serbu yang paling menjanjikan di pasar.
Baru-baru ini FN juga memperkenalkan versi sipil F2000, yang dikenal sebagai FS2000.It memiliki barel agak lama dan terbatas pada api semi-otomatis. Jika itu adalah senjata yang sangat baik yang sama, dengan ergonomi besar dan ketangkasan luar biasa 100%.
F2000 Senapan adalah gas dioperasikan, bolt berputar, senjata selektif-api, yang menampilkan saham polimer dengan tata letak bull-pup. Itutilizes gas piston pendek stroke dan baut berputar 7-lug yang terkunci ekstensi barel. Fitur yang unik dari F2000 senapan adalah sistem ejeksi dipatenkan depannya: kasus menghabiskan, diambil dari ruang, perjalanan dari bagian belakang pistol ke port ejeksi dekat moncong melalui tabung ejeksi khusus dan jatuh dari pistol di jarak aman dari wajah penembak. Hal ini dicapai dengan menggunakan panduan berayun khusus, yang memasuki jalan baut penutupan, dan mengarahkan kasus dihabiskan, yang diselenggarakan pada wajah baut, ke tabung ejeksi, sementara, pada saat yang sama, lugs bawah baut yangpengupasan kartrid baru dari magasen itu. memiringkan Gagang sudah terpasang dengan baik ke depan di sisi kiri, tepat di atas pegangan kedepan, dan dengan mudah dapat dioperasikan dengan tangan kanan saat pistol tersebut dilakukan kidal.Omsakelar dipasang di bagian bawah penjaga pemicu. Semua fitur ini digabungkan untuk membuat F2000 yang benar-benar pertama ambidextrous bullpup, yang dapat digunakan dengan mudah sama dengan hak dan penembak tangan kiri tanpa memerlukan penyesuaian. Dalam konfigurasi standar, F2000 adalah sempurna seimbang sekitar pistol grip.
Popor memiliki built-in rel standar di bagian atas senjata (untuk pemandangan yang berbeda dan ruang lingkup dll) dan titik mount di depan penjaga memicu, dimana modul tambahan dapat diinstal (seperti peluncur granat, modul non-mematikan dll). Dalam konfigurasi dasar, rel atas gunung dilengkapi dengan pemandangan perbesaran 1.6x optik, dan titik mount yang lebih rendah ditutupi oleh handguard dilepas. Pada waktu saat ini, F2000 senapan dapat ditingkatkan, tergantung pada misi, dengan 40 mm peluncur granat FN's rendah kecepatan (di bawah gunung, bukan handguard), atau dengan M303 modul non-mematikan; pilihan lain handguards dengan built-in laser pointer atau senter. Rendah-pembesaran standar tempur lingkup, yang memiliki-up kembali pemandangan terbuka di penutup atas nya, mungkin akan digantikan oleh lingkup onPiatiny gaya lainnya-mount, atau dengan api modul milik FN's kontrol komputer dengan pengintai laser, baik untuk senapan dan 40 mm peluncur granat.
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 694 mm
Panjang Laras: 400 mm
Berat: 3.6 kg kosong, dalam konfigurasi standar; 4,6 kg dengan 40mm peluncur granat
Magasen Kapasitas: 30 putaran (setiap NATO / STANAG magasen tipe)
Selama tahun 1980-an dan perusahaan Belgia awal 1990sfamous FN Herstal mulai pencarian berikutnya untuk masuk ke dunia senapan serbu. Tujuan kali ini adalah untuk menghasilkan senjata, modern modular, dan ini akhirnya mengakibatkan senapan FN F2000, yang pertama kali ditampilkan di depan umum pada tahun 2001. F2000 ini menawarkan semua fitur yang paling populer dari senapan serbu modern, seperti tata letak bullpup kompak, sepenuhnya penanganan ambidextrous, dan desain modular dengan banyak pilihan dan add-ons sudah tersedia, yang memungkinkan senapan untuk menjadi "disesuaikan" untuk misi tertentu atau situasi taktis. Misalnya, untuk operasi penjaga perdamaian F2000 bisa dilengkapi dengan modul underbarrel kurang-mematikan M303, yang kebakaran gas air mata proyektil atau penanda menggunakan pra-udara tekan. Di sisi lain, F2000 bisa dilengkapi dengan berbagai peluncur granat 40 mm EGLM FN dan sistem pengendalian kebakaran milik terkomputerisasi, bukan sights.So rendah standar perbesaran optik jauh FN F2000 senapan hanya ditemukan beberapa pembeli, termasuk pasukan Bersenjata Sloveniaand Belgia operasi pasukan khusus. Namun demikian, ini adalah salah satu senapan serbu yang paling menjanjikan di pasar.
Baru-baru ini FN juga memperkenalkan versi sipil F2000, yang dikenal sebagai FS2000.It memiliki barel agak lama dan terbatas pada api semi-otomatis. Jika itu adalah senjata yang sangat baik yang sama, dengan ergonomi besar dan ketangkasan luar biasa 100%.
F2000 Senapan adalah gas dioperasikan, bolt berputar, senjata selektif-api, yang menampilkan saham polimer dengan tata letak bull-pup. Itutilizes gas piston pendek stroke dan baut berputar 7-lug yang terkunci ekstensi barel. Fitur yang unik dari F2000 senapan adalah sistem ejeksi dipatenkan depannya: kasus menghabiskan, diambil dari ruang, perjalanan dari bagian belakang pistol ke port ejeksi dekat moncong melalui tabung ejeksi khusus dan jatuh dari pistol di jarak aman dari wajah penembak. Hal ini dicapai dengan menggunakan panduan berayun khusus, yang memasuki jalan baut penutupan, dan mengarahkan kasus dihabiskan, yang diselenggarakan pada wajah baut, ke tabung ejeksi, sementara, pada saat yang sama, lugs bawah baut yangpengupasan kartrid baru dari magasen itu. memiringkan Gagang sudah terpasang dengan baik ke depan di sisi kiri, tepat di atas pegangan kedepan, dan dengan mudah dapat dioperasikan dengan tangan kanan saat pistol tersebut dilakukan kidal.Omsakelar dipasang di bagian bawah penjaga pemicu. Semua fitur ini digabungkan untuk membuat F2000 yang benar-benar pertama ambidextrous bullpup, yang dapat digunakan dengan mudah sama dengan hak dan penembak tangan kiri tanpa memerlukan penyesuaian. Dalam konfigurasi standar, F2000 adalah sempurna seimbang sekitar pistol grip.
Popor memiliki built-in rel standar di bagian atas senjata (untuk pemandangan yang berbeda dan ruang lingkup dll) dan titik mount di depan penjaga memicu, dimana modul tambahan dapat diinstal (seperti peluncur granat, modul non-mematikan dll). Dalam konfigurasi dasar, rel atas gunung dilengkapi dengan pemandangan perbesaran 1.6x optik, dan titik mount yang lebih rendah ditutupi oleh handguard dilepas. Pada waktu saat ini, F2000 senapan dapat ditingkatkan, tergantung pada misi, dengan 40 mm peluncur granat FN's rendah kecepatan (di bawah gunung, bukan handguard), atau dengan M303 modul non-mematikan; pilihan lain handguards dengan built-in laser pointer atau senter. Rendah-pembesaran standar tempur lingkup, yang memiliki-up kembali pemandangan terbuka di penutup atas nya, mungkin akan digantikan oleh lingkup onPiatiny gaya lainnya-mount, atau dengan api modul milik FN's kontrol komputer dengan pengintai laser, baik untuk senapan dan 40 mm peluncur granat.
Senapan Serbu - Belgia : FNC assault rifle
Kaliber: NATO 5.56x45mm
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 997 mm model standar (776 mm dengan popor dilipat); "Para" model 911 mm / 680 mm
Panjang Laras: 449 mm (363 mm "Para" model)
Berat dengan magasen kosong: 4,06 kg (3,81 kg "Para" model)
Magasen Kapasitas: 30 putaran (menerima semua magasen STANAG-kompatibel)
Kecepatan tembak: sekitar 700 putaran per menit
Efektif kisaran: 450 meter
Setelah kegagalan pasar serangan kaliber 5.56mm mereka sebelumnya senapan, CAL, perusahaan terkenal Belgia Fabrique Nationale mulai mengembangkan senapan serbu baru untuk 5.56mm NATO cartridge pada awal tahun 1970. Desain akhir, yang disebut FNC (Fabrique Nationale Carbine) diproduksi sekitar tahun 1978 dan akibatnya diadopsi oleh angkatan bersenjata Belgia. Hal ini juga diadopsi oleh Swedia dan Indonesia, dan kedua negara-negara membeli lisensi untuk membangun lebih atau kurang dimodifikasi karaben FNC di fasilitas mereka sendiri. versi Swedia dikenal sebagai Bofors AK-5 dan versi bahasa Indonesia dikenal sebagai Pindad SS1. The FNC juga dijual ke beberapa pasukan polisi di seluruh dunia, dan, dalam jumlah terbatas untuk warga sipil - sebagai model "Sporter", terbatas ke mode semi-otomatis saja.
The FNC adalah sebuah desain suara yang terkumpul fitur terbaik dari desain terkenal lainnya, seperti Kalashnikov AK-47,, Colt / M16 Armalite dan lain-lain.
FNC adalah gas dioperasikan, kebakaran selektif, magasen senjata makan.
Drive gas dan baut yang berputar FNC sangat mirip AK-47 sistem, butadapted lebih teknologi produksi yang maju seperti mesin CNC dan dengan beberapa modifikasi.Piston gas jangka stroke terletak di atas tong dan ini terkait dengan baut pembawa.Tidak seperti AK-47, batang piston gas dapat dipisahkan dari operator baut ketika pistol dibongkar. Sistem gas menampilkan dua-positionsgas regulator (untuk kondisi normal atau buruk) dan cutoff gas terpisah, dikombinasikan dengan pemandangan lipat granat senapan. Ketika pemandangan granat dibangkitkan posisi siap intothe, cutoff gas secara otomatis menghambat pasokan gas untuk bertindak, memungkinkan untuk meluncurkan aman granat senapan. Baik cutoff gas dan penglihatan agrenade terletak di kamar gas, tepat di belakang pemandangan depan. Baut sekarang berputar umum memiliki dua lugs besar yang terkunci di barrelextension tersebut.
Penerima terbuat dari dua bagian yang dihubungkan oleh dua cross-pin. Penerima bisa dibuka untuk pembongkaran dan pemeliharaan byremoving pin belakang, sehingga bisa berengsel bagian sekitar pin maju (yang juga dapat dipindahkan ke bagian penerima terpisah). Upper receiver terbuat dari baja dicap, penerima rendah, bersama dengan magasen perumahan, terbuat dari paduan aluminium.
Laras FNC dilengkapi dengan flash penyembunyi yang juga menjabat sebagai peluncur granat senapan.
FNC dilengkapi dengan pemandangan depan pasca berkerudung dan flip-up, "L" berbentuk diopter sight belakang dengan 2 setting, untuk 250 dan 400 metersrange.
Mengendalikan dari FNC terdiri dari keamanan 4-posisi / switch mode selector di sisi kiri penerima. Tersedia mode Aman, Single shot ,3-putaran ledakan dan api otomatis Penuh. The memiringkan menangani melekat pada operator baut di sisi kanan dan tidak membalas dengan kelompok baut saat gunis dipecat. Bagian belakang memiringkan pegangan slot, potong penerima atas untuk cocking handle, ditutupi oleh penutup spring-loaded yang secara otomatis membuka dengan pegangan ketika kembali dan menutup secara otomatis saat membuka memiringkan menangani kembali ke depan.
FNC dilengkapi dengan popor lipat samping, terbuat dari baja dan ditutupi oleh plastik.A butt, plastik padat non-lipat tersedia sebagai pilihan. Pistol menangani dan forend yang dibuat dari plastik. FNC dilengkapi dengan memutar sling dan dapat dilengkapi dengan bayonet khusus atau dengan adaptor untuk bayonet US M7-pisau. FNC dapat diberi makan dari compliantmagazine (NATO standar) STANAG, dan diterbitkan dengan 30 magasen putaran. Jika diperlukan, FNC bisa dilengkapi dengan 4X melihat berbagai teleskop atau IR pemandangan malam / visi.
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 997 mm model standar (776 mm dengan popor dilipat); "Para" model 911 mm / 680 mm
Panjang Laras: 449 mm (363 mm "Para" model)
Berat dengan magasen kosong: 4,06 kg (3,81 kg "Para" model)
Magasen Kapasitas: 30 putaran (menerima semua magasen STANAG-kompatibel)
Kecepatan tembak: sekitar 700 putaran per menit
Efektif kisaran: 450 meter
Setelah kegagalan pasar serangan kaliber 5.56mm mereka sebelumnya senapan, CAL, perusahaan terkenal Belgia Fabrique Nationale mulai mengembangkan senapan serbu baru untuk 5.56mm NATO cartridge pada awal tahun 1970. Desain akhir, yang disebut FNC (Fabrique Nationale Carbine) diproduksi sekitar tahun 1978 dan akibatnya diadopsi oleh angkatan bersenjata Belgia. Hal ini juga diadopsi oleh Swedia dan Indonesia, dan kedua negara-negara membeli lisensi untuk membangun lebih atau kurang dimodifikasi karaben FNC di fasilitas mereka sendiri. versi Swedia dikenal sebagai Bofors AK-5 dan versi bahasa Indonesia dikenal sebagai Pindad SS1. The FNC juga dijual ke beberapa pasukan polisi di seluruh dunia, dan, dalam jumlah terbatas untuk warga sipil - sebagai model "Sporter", terbatas ke mode semi-otomatis saja.
The FNC adalah sebuah desain suara yang terkumpul fitur terbaik dari desain terkenal lainnya, seperti Kalashnikov AK-47,, Colt / M16 Armalite dan lain-lain.
FNC adalah gas dioperasikan, kebakaran selektif, magasen senjata makan.
Drive gas dan baut yang berputar FNC sangat mirip AK-47 sistem, butadapted lebih teknologi produksi yang maju seperti mesin CNC dan dengan beberapa modifikasi.Piston gas jangka stroke terletak di atas tong dan ini terkait dengan baut pembawa.Tidak seperti AK-47, batang piston gas dapat dipisahkan dari operator baut ketika pistol dibongkar. Sistem gas menampilkan dua-positionsgas regulator (untuk kondisi normal atau buruk) dan cutoff gas terpisah, dikombinasikan dengan pemandangan lipat granat senapan. Ketika pemandangan granat dibangkitkan posisi siap intothe, cutoff gas secara otomatis menghambat pasokan gas untuk bertindak, memungkinkan untuk meluncurkan aman granat senapan. Baik cutoff gas dan penglihatan agrenade terletak di kamar gas, tepat di belakang pemandangan depan. Baut sekarang berputar umum memiliki dua lugs besar yang terkunci di barrelextension tersebut.
Penerima terbuat dari dua bagian yang dihubungkan oleh dua cross-pin. Penerima bisa dibuka untuk pembongkaran dan pemeliharaan byremoving pin belakang, sehingga bisa berengsel bagian sekitar pin maju (yang juga dapat dipindahkan ke bagian penerima terpisah). Upper receiver terbuat dari baja dicap, penerima rendah, bersama dengan magasen perumahan, terbuat dari paduan aluminium.
Laras FNC dilengkapi dengan flash penyembunyi yang juga menjabat sebagai peluncur granat senapan.
FNC dilengkapi dengan pemandangan depan pasca berkerudung dan flip-up, "L" berbentuk diopter sight belakang dengan 2 setting, untuk 250 dan 400 metersrange.
Mengendalikan dari FNC terdiri dari keamanan 4-posisi / switch mode selector di sisi kiri penerima. Tersedia mode Aman, Single shot ,3-putaran ledakan dan api otomatis Penuh. The memiringkan menangani melekat pada operator baut di sisi kanan dan tidak membalas dengan kelompok baut saat gunis dipecat. Bagian belakang memiringkan pegangan slot, potong penerima atas untuk cocking handle, ditutupi oleh penutup spring-loaded yang secara otomatis membuka dengan pegangan ketika kembali dan menutup secara otomatis saat membuka memiringkan menangani kembali ke depan.
FNC dilengkapi dengan popor lipat samping, terbuat dari baja dan ditutupi oleh plastik.A butt, plastik padat non-lipat tersedia sebagai pilihan. Pistol menangani dan forend yang dibuat dari plastik. FNC dilengkapi dengan memutar sling dan dapat dilengkapi dengan bayonet khusus atau dengan adaptor untuk bayonet US M7-pisau. FNC dapat diberi makan dari compliantmagazine (NATO standar) STANAG, dan diterbitkan dengan 30 magasen putaran. Jika diperlukan, FNC bisa dilengkapi dengan 4X melihat berbagai teleskop atau IR pemandangan malam / visi.
Senapan Serbu - Belgia : FN CAL assault rifle
Kaliber: 5.56x45 mm
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 926 mm
Panjang Laras: 467 mm
Berat: 3.0 kg kosong
Kecepatan tembak: 850 putaran per menit
Magasen Kapasitas: 20 atau 30 peluru
The CAL FN ("karaben Automatique Légère", atau Light Otomatis Carbine) pertama kali didemonstrasikan pada tahun 1967. Ini merupakan upaya awal Belgia Fabrique perusahaan terkenal Nationale (FN) untuk memproduksi senapan serbu bilik untuk cartridge kecepatan tinggi lalu-baru Amerika 5.56mm kecil-membosankan,. FN CAL senapan dirancang dengan produksi massal dalam pikiran, dengan penggunaan luas stamping baja dan plastik. Namun, kehidupan produksi senapan ini relatif pendek, dan hanya sekitar 12 000 dari senapan FN CAL yang diproduksi sebelum FN menutup jalur produksi CAL pada tahun 1977 dan beralih ke desain yang lebih menjanjikan, yang dikenal sebagai FN FNC. Kebanyakan senapan ini terjual di Amerika Latin dan Afrika.Masalah utama, yang terkait dengan senapan FN CAL, adalah kompleksitas pembuatan bagian-bagian tertentu, keandalan tidak memadai dan prosedur perawatan agak rumit.
Serangan FN CAL senapan adalah gas dioperasikan, pilih-senjata api. Ia menggunakan gas piston pendek stroke, yang terletak di atas tong. penguncian ini dicapai dengan memutar baut dengan lugs radial ganda yang melibatkan ekstensi barel. Receiver dibuat dari baja stamping dan dirakit dari dua bagian (atas dan bawah), engsel di bagian depan. Trigger unit dilengkapi dengan pengaman 4-posisi / pemilih api, dan memungkinkan untuk gambar tunggal, 3-bulat ledakan dan api otomatis penuh.Pengisian menangani terletak di sisi kanan penerima, dan bergerak bersama dengan kelompok baut ketika pistol dipecat. Senapan dapat dipasang dengan butt plastik tetap atau butt logam sisi-lipat. pemandangan Standar terdiri dari pos depan dan belakang terlihat berbentuk L dengan dua lubang (untuk rentang 250 dan 400 meter).Kompensator moncong / penyembunyi flash dibentuk untuk menerima granat senapan, peluncur granat buatan AS M203 dapat dipasang di bawah senapan, jika diperlukan.Pakan dari kotak milik magasen dengan 20 - atau 30-bulat kapasitas.
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 926 mm
Panjang Laras: 467 mm
Berat: 3.0 kg kosong
Kecepatan tembak: 850 putaran per menit
Magasen Kapasitas: 20 atau 30 peluru
The CAL FN ("karaben Automatique Légère", atau Light Otomatis Carbine) pertama kali didemonstrasikan pada tahun 1967. Ini merupakan upaya awal Belgia Fabrique perusahaan terkenal Nationale (FN) untuk memproduksi senapan serbu bilik untuk cartridge kecepatan tinggi lalu-baru Amerika 5.56mm kecil-membosankan,. FN CAL senapan dirancang dengan produksi massal dalam pikiran, dengan penggunaan luas stamping baja dan plastik. Namun, kehidupan produksi senapan ini relatif pendek, dan hanya sekitar 12 000 dari senapan FN CAL yang diproduksi sebelum FN menutup jalur produksi CAL pada tahun 1977 dan beralih ke desain yang lebih menjanjikan, yang dikenal sebagai FN FNC. Kebanyakan senapan ini terjual di Amerika Latin dan Afrika.Masalah utama, yang terkait dengan senapan FN CAL, adalah kompleksitas pembuatan bagian-bagian tertentu, keandalan tidak memadai dan prosedur perawatan agak rumit.
Serangan FN CAL senapan adalah gas dioperasikan, pilih-senjata api. Ia menggunakan gas piston pendek stroke, yang terletak di atas tong. penguncian ini dicapai dengan memutar baut dengan lugs radial ganda yang melibatkan ekstensi barel. Receiver dibuat dari baja stamping dan dirakit dari dua bagian (atas dan bawah), engsel di bagian depan. Trigger unit dilengkapi dengan pengaman 4-posisi / pemilih api, dan memungkinkan untuk gambar tunggal, 3-bulat ledakan dan api otomatis penuh.Pengisian menangani terletak di sisi kanan penerima, dan bergerak bersama dengan kelompok baut ketika pistol dipecat. Senapan dapat dipasang dengan butt plastik tetap atau butt logam sisi-lipat. pemandangan Standar terdiri dari pos depan dan belakang terlihat berbentuk L dengan dua lubang (untuk rentang 250 dan 400 meter).Kompensator moncong / penyembunyi flash dibentuk untuk menerima granat senapan, peluncur granat buatan AS M203 dapat dipasang di bawah senapan, jika diperlukan.Pakan dari kotak milik magasen dengan 20 - atau 30-bulat kapasitas.
Senapan Serbu - Belgia : FN FAL assault rifle
Kaliber: 7,62 mm NATO (7.62x51)
Aksi: Gas dioperasikan, miring breechblock, pilih-api atau semi-otomatis hanya
Panjang: 1100 mm (990 / 736 mm untuk model "Para")
Panjang Laras: 533 mm (431 mm untuk "Para" model)
Berat: 4,45 kg kosong (3,77 kg kosong untuk model "Para")
Magasen Kapasitas: 20 putaran (30 putaran untuk berat versi SAW berlaras)
Kecepatan tembak: 650-700 putaran per menit
The FAL FN (alat tembak Automatique Leger - Light Automatic Rifle) adalah salah satu desain yang paling terkenal dan tersebar luas senapan militer abad XX. Dikembangkan oleh perusahaan Belgia Fabrique Nationale, itu digunakan oleh beberapa 70 atau bahkan lebih banyak negara, dan diproduksi di setidaknya 10 negara. Pada saat ini hari layanan dari senapan paling FAL hilang, tetapi masih digunakan di beberapa bagian dunia. Sejarah FAL dimulai sekitar tahun 1946, ketika FN mulai mengembangkan senapan serbu baru, bilik untuk cartridge 7.92x33mm Jerman Kurz menengah. Tim desain dipimpin oleh Dieudonné Saive, yang pada saat yang sama bekerja di senapan pertempuran, bilik untuk "lama waktu" kartrid senapan kekuasaan penuh, yang kemudian menjadi-SAFN 49. Tidaklah demikian mengherankan bahwa kedua senapan secara mekanik sangat mirip. Pada akhir 1940-an Belgia bergabung dengan Inggris dan memilih 0,280 Inggris (7x43mm) kartrid menengah untuk pengembangan lebih lanjut. Pada tahun 1950 kedua prototipe FAL Belgia dan EM Inggris senapan serbu bullpup-2 diuji oleh US Army. Prototipe FAL sangat terkesan Amerika, tetapi gagasan kartrid menengah berada pada yang dipahami saat untuk mereka, dan Amerika Serikat bersikeras adopsi cartridge T65 penuh kekuatan mereka sebagai standar NATO di 1953-1954. Persiapan adopsi ini, FN dirancang ulang senapan mereka untuk T65 terbaru / amunisi 7.62x51mm NATO, dan fals 7.62mm pertama siap pada tahun 1953. Belgia bukanlah negara pertama yang mengadopsi senapan mereka sendiri pada tahun 1956. Mungkin yang pertama adalah Kanada, mengadopsi versi mereka sedikit modifikasi FAL sebagai C1 pada tahun 1955.Kanada diatur untuk menghasilkan C1 dan berat senapan laras C2 skuad otomatis di pabrik sendiri mereka Arsenal Kanada. Britain mengikuti dan diadopsi FAL yang pada tahun 1957 sebagai SLR L1A1 (Self-loading senapan), sering mengeluarkan dengan 4X lingkup SUIT optik. Inggris juga memproduksi senapan mereka sendiri di RSAF Enfield dan pabrik BSA. Austria FAL diadopsi tahun 1958 sebagai Stg.58 dan senapan mereka diproduksi di pabrik senjata Steyr. Berbagai versi FAL juga diadopsi oleh Brasil, Turki, Australia, Israel, Afrika Selatan, Jerman Barat dan banyak negara lainnya. Keberhasilan FAL bisa lebih besar jika Belgia akan menjual lisensi untuk W. Jerman, yang benar-benar menyukai untuk menghasilkan FAL sebagai senapan G1, namun Belgia menolak permintaan tersebut. Jerman membeli lisensi untuk senapan CETME Spanyol dan sebagai hasil dari H & K G3 senapan mungkin menjadi saingan yang paling menonjol untuk FAL.
Selama ini, FAL dibangun pada berbagai versi, dengan furnitur yang berbeda, pemandangan, laras panjang dll Namun demikian, empat dasar konfigurasi senapan FAL: FAL 50.00, atau hanya FAL, dengan popor tetap dan laras standar; FAL 50,63 atau FAL "Para", dengan kerangka butt lipat dan laras pendek; FAL 50,64 dengan popor lipat kerangka model "Para" dan laras panjang standar; dan FAL 50,41, juga dikenal sebagai FAL Hbar atau Falo - model laras berat yang dimaksudkan primersebagai senjata pendukung ringan. Ada juga dua pola utama fals di seluruh dunia: fals "metrik" dan "inci". Sebagai nama tersirat, ini dibangun di negara-negara dengan metrik atau imperial (inch) sistem ukuran. Pola-pola yang sedikit berbeda dalam beberapa dimensi, dan magasen pola metrik dan inci kadang-kadang tidak dapat dipertukarkan. Sebagian besar "inci" FALS pola yang dibuat di negara-negara Persemakmuran Inggris (Inggris, Kanada, Australia) dan telah memiringkan lipat menangani dan sebagian besar terbatas pada api semi-otomatis hanya (kecuali untuk versi Hbar seperti C2). Kebanyakan "metrik" senapan pola telah memiringkan non-lipat menangani dan mungkin atau mungkin tidak memiliki kemampuan memilih-api, tetapi karena dengan cahaya lain senjata api pilih-bilik untuk putaran NATO 7.62x51mm, yang pengendalian api otomatis penuh mengecewakan dan tembakan tersebar di burst sangat luas. Tetapi, terlepas dari ini, FAL adalah salah satu dari "senapan pertempuran" terbaik sehingga dikenal, handal, nyaman dan akurat. Hal ini agak sensitif terhadap pasir halus dan debu tetapi sebaliknya adalah senjata besar.
Negara-negara hanya masih memproduksi senapan FAL sampai saat ini adalah Brasil, dan yang paling mengejutkan, Amerika Serikat. Brasil diadopsi FAL di bawah LAR nama dan diproduksi itu pada fasilitas IMBEL. Amerika Serikat menghasilkan sejumlah kecil fals sebagai T-48 di pabrik H & R di awal 1950-an untuk percobaan Angkatan Darat, tapi pada saat ini sejumlah perusahaan swasta AS adalah pembuatan berbagai versi senapan FAL menggunakan bagian surplus baik kit atau bagian yang baru dibuat. Sebagian besar dari senapan dibatasi untuk semi-auto saja dan tersedia bagi pengguna sipil. Mungkin yang paling menonjol produsen AS modifikasi FAL adalah Arms DS perusahaan, yang memproduksi senapan di bawah nama DSA-58.
FN FAL adalah gas dioperasikan, kebakaran selektif atau semi-otomatis hanya, magasen makan senapan. Menggunakan sistem gas piston stroke pendek dengan piston gas terletak di atas tong dan memiliki musim semi kembali sendiri. Setelah tembakan dipecat, piston gas membuat tekan cepat ke carrier baut dan kemudian kembali kembali, dan sisanya dari siklus reload dimulai oleh inersia kelompok baut.Sistem gas dilengkapi dengan regulator gas sehingga dapat dengan mudah disesuaikan dengan berbagai kondisi lingkungan, atau memotong sepenuhnya granat sehingga senapan bisa aman diluncurkan dari laras. Sistem penguncian menggunakan operator baut dengan baut terpisah yang mengunci barel dengan tip bagian belakang ke dalam reses di lantai penerima. Penerima awalnya adalah mesin dari blok baja ditempa, dan pada tahun 1973 FN mulai memproduksi penerima cast investasi untuk mengurangi biaya produksi. Banyak manufaktur, bagaimanapun, terjebak ke penerima mesin. Perumahan memicu dengan pegangan pistol adalah engsel untuk penerima balik magasen dengan baik dan dapat berayun ke bawah untuk membuka tindakan untuk pemeliharaan dan pembongkaran. Musim semi mundur ini berada di gagang senapan dalam konfigurasi pantat tetap atau di sampul penerima dalam konfigurasi pantat lipat, sehingga versi bokong lipat membutuhkan pembawa baut yang sedikit berbeda, cover penerima dan musim semi mundur. cocking handle ini terletak di sisi kiri penerima dan tidak bergerak ketika pistol dipecat. Ini bisa lipat atau non-lipat, tergantung pada negara asal. Keselamatan - omsakelar api terletak di perumahan pemicu, di atas triggerguard tersebut. Hal ini dapat memiliki dua (di semi-otomatis) atau tiga (di senapan pilih-api) posisi. Mekanisme pembakaran palu dipecat dan menggunakan bakar tunggal untuk kedua api semi-otomatis atau otomatis penuh. Barrel dilengkapi dengan flash penyembunyi panjang yang juga berfungsi sebagai peluncur granat senapan. Desain penyembunyi flash mungkin sedikit berbeda dari negara ke negara.Furnitur dari FAL juga dapat berbeda - itu dapat dibuat dari kayu, plastik berbagai warna atau logam (buttstocks lipat, handguards logam pada beberapa model).Beberapa model, seperti Stg.58 Austria atau LAR Brasil dilengkapi dengan bipods cahaya sebagai standar. Hampir semua versi barel berat juga telah dilengkapi dengan bipods berbagai design. Biasanya pemandangan depan pasca berkerudung dan jenis disesuaikan diopter belakang, tetapi dapat berbeda dalam rincian dan tanda-tanda.Hampir semua senapan FAL dilengkapi dengan memutar sling dan sebagian besar senapan dilengkapi dengan lugs bayonet.
Aksi: Gas dioperasikan, miring breechblock, pilih-api atau semi-otomatis hanya
Panjang: 1100 mm (990 / 736 mm untuk model "Para")
Panjang Laras: 533 mm (431 mm untuk "Para" model)
Berat: 4,45 kg kosong (3,77 kg kosong untuk model "Para")
Magasen Kapasitas: 20 putaran (30 putaran untuk berat versi SAW berlaras)
Kecepatan tembak: 650-700 putaran per menit
The FAL FN (alat tembak Automatique Leger - Light Automatic Rifle) adalah salah satu desain yang paling terkenal dan tersebar luas senapan militer abad XX. Dikembangkan oleh perusahaan Belgia Fabrique Nationale, itu digunakan oleh beberapa 70 atau bahkan lebih banyak negara, dan diproduksi di setidaknya 10 negara. Pada saat ini hari layanan dari senapan paling FAL hilang, tetapi masih digunakan di beberapa bagian dunia. Sejarah FAL dimulai sekitar tahun 1946, ketika FN mulai mengembangkan senapan serbu baru, bilik untuk cartridge 7.92x33mm Jerman Kurz menengah. Tim desain dipimpin oleh Dieudonné Saive, yang pada saat yang sama bekerja di senapan pertempuran, bilik untuk "lama waktu" kartrid senapan kekuasaan penuh, yang kemudian menjadi-SAFN 49. Tidaklah demikian mengherankan bahwa kedua senapan secara mekanik sangat mirip. Pada akhir 1940-an Belgia bergabung dengan Inggris dan memilih 0,280 Inggris (7x43mm) kartrid menengah untuk pengembangan lebih lanjut. Pada tahun 1950 kedua prototipe FAL Belgia dan EM Inggris senapan serbu bullpup-2 diuji oleh US Army. Prototipe FAL sangat terkesan Amerika, tetapi gagasan kartrid menengah berada pada yang dipahami saat untuk mereka, dan Amerika Serikat bersikeras adopsi cartridge T65 penuh kekuatan mereka sebagai standar NATO di 1953-1954. Persiapan adopsi ini, FN dirancang ulang senapan mereka untuk T65 terbaru / amunisi 7.62x51mm NATO, dan fals 7.62mm pertama siap pada tahun 1953. Belgia bukanlah negara pertama yang mengadopsi senapan mereka sendiri pada tahun 1956. Mungkin yang pertama adalah Kanada, mengadopsi versi mereka sedikit modifikasi FAL sebagai C1 pada tahun 1955.Kanada diatur untuk menghasilkan C1 dan berat senapan laras C2 skuad otomatis di pabrik sendiri mereka Arsenal Kanada. Britain mengikuti dan diadopsi FAL yang pada tahun 1957 sebagai SLR L1A1 (Self-loading senapan), sering mengeluarkan dengan 4X lingkup SUIT optik. Inggris juga memproduksi senapan mereka sendiri di RSAF Enfield dan pabrik BSA. Austria FAL diadopsi tahun 1958 sebagai Stg.58 dan senapan mereka diproduksi di pabrik senjata Steyr. Berbagai versi FAL juga diadopsi oleh Brasil, Turki, Australia, Israel, Afrika Selatan, Jerman Barat dan banyak negara lainnya. Keberhasilan FAL bisa lebih besar jika Belgia akan menjual lisensi untuk W. Jerman, yang benar-benar menyukai untuk menghasilkan FAL sebagai senapan G1, namun Belgia menolak permintaan tersebut. Jerman membeli lisensi untuk senapan CETME Spanyol dan sebagai hasil dari H & K G3 senapan mungkin menjadi saingan yang paling menonjol untuk FAL.
Selama ini, FAL dibangun pada berbagai versi, dengan furnitur yang berbeda, pemandangan, laras panjang dll Namun demikian, empat dasar konfigurasi senapan FAL: FAL 50.00, atau hanya FAL, dengan popor tetap dan laras standar; FAL 50,63 atau FAL "Para", dengan kerangka butt lipat dan laras pendek; FAL 50,64 dengan popor lipat kerangka model "Para" dan laras panjang standar; dan FAL 50,41, juga dikenal sebagai FAL Hbar atau Falo - model laras berat yang dimaksudkan primersebagai senjata pendukung ringan. Ada juga dua pola utama fals di seluruh dunia: fals "metrik" dan "inci". Sebagai nama tersirat, ini dibangun di negara-negara dengan metrik atau imperial (inch) sistem ukuran. Pola-pola yang sedikit berbeda dalam beberapa dimensi, dan magasen pola metrik dan inci kadang-kadang tidak dapat dipertukarkan. Sebagian besar "inci" FALS pola yang dibuat di negara-negara Persemakmuran Inggris (Inggris, Kanada, Australia) dan telah memiringkan lipat menangani dan sebagian besar terbatas pada api semi-otomatis hanya (kecuali untuk versi Hbar seperti C2). Kebanyakan "metrik" senapan pola telah memiringkan non-lipat menangani dan mungkin atau mungkin tidak memiliki kemampuan memilih-api, tetapi karena dengan cahaya lain senjata api pilih-bilik untuk putaran NATO 7.62x51mm, yang pengendalian api otomatis penuh mengecewakan dan tembakan tersebar di burst sangat luas. Tetapi, terlepas dari ini, FAL adalah salah satu dari "senapan pertempuran" terbaik sehingga dikenal, handal, nyaman dan akurat. Hal ini agak sensitif terhadap pasir halus dan debu tetapi sebaliknya adalah senjata besar.
Negara-negara hanya masih memproduksi senapan FAL sampai saat ini adalah Brasil, dan yang paling mengejutkan, Amerika Serikat. Brasil diadopsi FAL di bawah LAR nama dan diproduksi itu pada fasilitas IMBEL. Amerika Serikat menghasilkan sejumlah kecil fals sebagai T-48 di pabrik H & R di awal 1950-an untuk percobaan Angkatan Darat, tapi pada saat ini sejumlah perusahaan swasta AS adalah pembuatan berbagai versi senapan FAL menggunakan bagian surplus baik kit atau bagian yang baru dibuat. Sebagian besar dari senapan dibatasi untuk semi-auto saja dan tersedia bagi pengguna sipil. Mungkin yang paling menonjol produsen AS modifikasi FAL adalah Arms DS perusahaan, yang memproduksi senapan di bawah nama DSA-58.
FN FAL adalah gas dioperasikan, kebakaran selektif atau semi-otomatis hanya, magasen makan senapan. Menggunakan sistem gas piston stroke pendek dengan piston gas terletak di atas tong dan memiliki musim semi kembali sendiri. Setelah tembakan dipecat, piston gas membuat tekan cepat ke carrier baut dan kemudian kembali kembali, dan sisanya dari siklus reload dimulai oleh inersia kelompok baut.Sistem gas dilengkapi dengan regulator gas sehingga dapat dengan mudah disesuaikan dengan berbagai kondisi lingkungan, atau memotong sepenuhnya granat sehingga senapan bisa aman diluncurkan dari laras. Sistem penguncian menggunakan operator baut dengan baut terpisah yang mengunci barel dengan tip bagian belakang ke dalam reses di lantai penerima. Penerima awalnya adalah mesin dari blok baja ditempa, dan pada tahun 1973 FN mulai memproduksi penerima cast investasi untuk mengurangi biaya produksi. Banyak manufaktur, bagaimanapun, terjebak ke penerima mesin. Perumahan memicu dengan pegangan pistol adalah engsel untuk penerima balik magasen dengan baik dan dapat berayun ke bawah untuk membuka tindakan untuk pemeliharaan dan pembongkaran. Musim semi mundur ini berada di gagang senapan dalam konfigurasi pantat tetap atau di sampul penerima dalam konfigurasi pantat lipat, sehingga versi bokong lipat membutuhkan pembawa baut yang sedikit berbeda, cover penerima dan musim semi mundur. cocking handle ini terletak di sisi kiri penerima dan tidak bergerak ketika pistol dipecat. Ini bisa lipat atau non-lipat, tergantung pada negara asal. Keselamatan - omsakelar api terletak di perumahan pemicu, di atas triggerguard tersebut. Hal ini dapat memiliki dua (di semi-otomatis) atau tiga (di senapan pilih-api) posisi. Mekanisme pembakaran palu dipecat dan menggunakan bakar tunggal untuk kedua api semi-otomatis atau otomatis penuh. Barrel dilengkapi dengan flash penyembunyi panjang yang juga berfungsi sebagai peluncur granat senapan. Desain penyembunyi flash mungkin sedikit berbeda dari negara ke negara.Furnitur dari FAL juga dapat berbeda - itu dapat dibuat dari kayu, plastik berbagai warna atau logam (buttstocks lipat, handguards logam pada beberapa model).Beberapa model, seperti Stg.58 Austria atau LAR Brasil dilengkapi dengan bipods cahaya sebagai standar. Hampir semua versi barel berat juga telah dilengkapi dengan bipods berbagai design. Biasanya pemandangan depan pasca berkerudung dan jenis disesuaikan diopter belakang, tetapi dapat berbeda dalam rincian dan tanda-tanda.Hampir semua senapan FAL dilengkapi dengan memutar sling dan sebagian besar senapan dilengkapi dengan lugs bayonet.
Senapan Serbu - Argentina : FARA 83 assault rifle
FARA 83
Kaliber: 5,56 x45mm
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 1000 mm (745 mm dengan popor dilipat)
Panjang Laras: 452 mm
Berat: 3,95 kg kosong
Kecepatan tembak: 750 putaran per menit
Magasen kapasitas: 30 putaran
FARA 83 senapan serbu dikembangkan di pabrik senjata ringan ArgentinaFabricaMilitar de Armas Portatiles Domingo Matheu oleh 1983. Sekitar 1200 senapanyang diproduksi oleh 1986, tapi manufaktur lebih lanjut lagi karena keterbatasananggaran.
FARA 83 senapan serbu adalah senjata gas dioperasikan yang menggunakan bautpengunci putar system.Receiver sebagian besar terbuat dari stamping baja, denganunit memicu berengsel untuk di belakang perumahan magasen. Sistem gas dilengkapidengan cut-off valve yang diizinkan peluncuran granat senapan menggunakanammunition.Buttstock blanc khusus yang terbuat dari polimer dan bisa dilipat kesamping untuk ruang yang aman tersebut.
Kaliber: 5,56 x45mm
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 1000 mm (745 mm dengan popor dilipat)
Panjang Laras: 452 mm
Berat: 3,95 kg kosong
Kecepatan tembak: 750 putaran per menit
Magasen kapasitas: 30 putaran
FARA 83 senapan serbu dikembangkan di pabrik senjata ringan ArgentinaFabricaMilitar de Armas Portatiles Domingo Matheu oleh 1983. Sekitar 1200 senapanyang diproduksi oleh 1986, tapi manufaktur lebih lanjut lagi karena keterbatasananggaran.
FARA 83 senapan serbu adalah senjata gas dioperasikan yang menggunakan bautpengunci putar system.Receiver sebagian besar terbuat dari stamping baja, denganunit memicu berengsel untuk di belakang perumahan magasen. Sistem gas dilengkapidengan cut-off valve yang diizinkan peluncuran granat senapan menggunakanammunition.Buttstock blanc khusus yang terbuat dari polimer dan bisa dilipat kesamping untuk ruang yang aman tersebut.
Senapan Serbu - Austria : Steyr ACR - Advanced Combar Rifle
TSM - weapon system and the management of warfare
Kaliber: 5.6 mm fleschette
Aksi: Gas dioperasikan, naik sungsang
Panjang Keseluruhan: mm
Panjang Laras: 540 mm
Bobot: 3,23 kg w / o magasen
Kecepatan tembak: putaran per menit
Magasen kapasitas: 24 putaran
Advanced Combat Rifle program dimulai oleh Angkatan Darat AS pada akhir 1980-an dengan tujuan utama untuk meningkatkan probabilitas hit rata-rata prajurit infanteri oleh setidaknya 100 persen di atas kemampuan M16A2. Selama percobaan ini, diadakan di awal 1990-an, beberapa desain baru dan yang ada dari beberapa perusahaan yang diuji, dengan lebih sukses atau kurang, tapi tidak ada yang mencapai peningkatan 100% dalam probablility dipukul senapan M16 yang ada, sehingga program itu dihentikan dan semua desain yang berpartisipasi freezing, yang kasihan. Salah satu peserta yang paling menarik adalah desain dari perusahaan Austria Steyr-Mannlicher AG.
The Steyr ACR dibangun sebagai upaya untuk menghidupkan kembali konsep fleschette amunisi, pertama kali mencoba pada tahun 1960 selama program SPIW Angkatan Darat AS. Pada tahun 1960-an, konsep fleschette gagal. Pada 1990-an, itu jauh lebih sucessful, tetapi tidak cukup untuk menjadi senilai total mempersenjatai kembali ke sistem senjata infanteri baru.
Steyr ACR dibangun sekitar cartridge khusus dirancang nominal kaliber 5.56mm.kartrid ini sederhana, cylindrically berbentuk kotak plastik. The fleschette, atau anak panah, adalah benar-benar tertutup dalam kasus ini. Fleschette diameter sekitar 1,5 mm (0,06 inci), panjangnya sekitar 41 mm (1,6 inci), berat 0,66 gram (10 butir).Fleschette sebagian tertutup menjadi membuang sabot, dan daun moncong pada kecepatan yang mengesankan dari 1.450 meter per detik (4750 fps), masih mempertahankan kecepatan 910 m / s (2980 fps) pada kisaran 600 meter. Kasus plastik tidak memiliki alur pelek atau mengekstrak, dan senyawa priming terletak setiap tahun pada dinding bagian dalam kasus ini.
Untuk kebakaran cartridge biasa tersebut, Steyr ACR memiliki desain yang sama jarang terjadi. Laras nominal kaliber 5.56mm, memiliki mengaduk-aduk sangat lambat untuk memberikan stabilisasi awal untuk fleschette, yang stabil dalam penerbangan dengan sirip sendiri kecil. Alih-alih baut linier-bergerak umum, Steyr ACR memiliki ruang yang terpisah (blok sungsang), yang dapat digerakkan ke atas dan ke bawah.Seluruh tindakan ini didukung oleh drive gas, yang telah piston gas tahunan, terletak di sekitar laras. Untuk memahami sistem ini saya akan menjelaskan cara kerjanya:
pada awalnya, mari kita menganggap bahwa ruang kosong dan mengokang senapan secara manual untuk posisi ini shot.In pertama blok ruang adalah posisi terendah, sejalan dengan putaran teratas di piston gas magazine.The dengan batang operasi adalah dalam posisi paling belakang nya dan di bawah tekanan pemicu spring.When kembali ditekan, batang beroperasi dengan piston gas dilepaskan dan mulai maju di bawah tekanan musim semi kembali, yang terletak sekitar laras. Gerakan ini, pada awalnya, melalui dorongan kuat-kuat khusus, feed ke depan putaran pertama dari magasen dan masuk ke kamar, dan kemudian, melalui cam berbentuk dan musim semi sungsang blok, naik blok sungsang dengan kartrid ke posisi paling atas. Dalam posisi ini pin menembak tetap melewati lubang di bagian atas ruangan dan menembus dinding kartrid, memicu komposisi primer dan menembak putaran. Ketika proyektil (fleschette dengan sabot) melewati port gas, beberapa gas bubuk mulai bergerak piston gas kembali. Gerakan ini, melalui batang operasi dan cam berbentuk, loweres blok sungsang dengan keluar kasus kosong dari keselarasan dengan laras dan turun kepada magasen itu. Ketika sungsang datang untuk berhenti di posisi terendah, sebuah dorongan kuat-kuat feed terpisah cartridge berikutnya ke depan dan keluar dari magasen, chambering itu. Pada saat yang sama, kasus yang dipecat adalah mendorong maju keluar dari kamar dengan kartrid berikutnya, dan bila dibersihkan dari ruangan, kasus menghabiskan hanya jatuh dari rifle melalui port ejeksi. Port ejeksi terletak di bagian bawah senapan, depan magasen, dan ini menghilangkan salah satu masalah terbesar dari senapan bull-pup - non-ambidextrous (atau, dalam hal ini - sepenuhnya ambidextrous) ejeksi.
Jika senapan diatur ke modus otomatis penuh, siklus pembakaran diulang sebagai descibed di atas. Jika tidak, sungsang dimuat tetap dalam posisi terendah, menunggu untuk menarik pelatuk berikutnya.
Tindakan ini cukup komprehensif tersembunyi dalam kasus polimer ramping dan nyaman dengan pegangan pistol Aug-gaya dan rusuk atas yang besar berventilasi dengan pemandangan tetap. Optical pemandangan juga dipasang. Karena kecepatan proyektil yang sangat tinggi, waktu penerbangan sangat singkat pada setiap rentang praktis, dan lintasan itu wery datar, memberikan penembak hampir kinerja ray-gun, yang memungkinkan untuk api perhitungan sebelumnya withouth titik dampak - hanya berbicara, pada setiap praktis tempur berkisar penembak akan memukul dimana bertujuan, tanpa gerakan target (waktu penerbangan proyektil untuk menargetkan pada 300 meter adalah sekitar 0,2 detik). Karena kecepatan tinggi, Steyr ACR memiliki daya bunuh yang baik dan armor capablities menusuk, dan karena berat badan rendah dari proyektil mundur rendah. Tapi itu tidak cukup untuk melipatgandakan kinerja M16, jadi, untuk saat ini, Steyr ACR tetap dalam prototipe atau negara preproductional dan program ini dibekukan jika tidak ditinggalkan sama sekali.
Kaliber: 5.6 mm fleschette
Aksi: Gas dioperasikan, naik sungsang
Panjang Keseluruhan: mm
Panjang Laras: 540 mm
Bobot: 3,23 kg w / o magasen
Kecepatan tembak: putaran per menit
Magasen kapasitas: 24 putaran
The Steyr ACR dibangun sebagai upaya untuk menghidupkan kembali konsep fleschette amunisi, pertama kali mencoba pada tahun 1960 selama program SPIW Angkatan Darat AS. Pada tahun 1960-an, konsep fleschette gagal. Pada 1990-an, itu jauh lebih sucessful, tetapi tidak cukup untuk menjadi senilai total mempersenjatai kembali ke sistem senjata infanteri baru.
Steyr ACR dibangun sekitar cartridge khusus dirancang nominal kaliber 5.56mm.kartrid ini sederhana, cylindrically berbentuk kotak plastik. The fleschette, atau anak panah, adalah benar-benar tertutup dalam kasus ini. Fleschette diameter sekitar 1,5 mm (0,06 inci), panjangnya sekitar 41 mm (1,6 inci), berat 0,66 gram (10 butir).Fleschette sebagian tertutup menjadi membuang sabot, dan daun moncong pada kecepatan yang mengesankan dari 1.450 meter per detik (4750 fps), masih mempertahankan kecepatan 910 m / s (2980 fps) pada kisaran 600 meter. Kasus plastik tidak memiliki alur pelek atau mengekstrak, dan senyawa priming terletak setiap tahun pada dinding bagian dalam kasus ini.
Untuk kebakaran cartridge biasa tersebut, Steyr ACR memiliki desain yang sama jarang terjadi. Laras nominal kaliber 5.56mm, memiliki mengaduk-aduk sangat lambat untuk memberikan stabilisasi awal untuk fleschette, yang stabil dalam penerbangan dengan sirip sendiri kecil. Alih-alih baut linier-bergerak umum, Steyr ACR memiliki ruang yang terpisah (blok sungsang), yang dapat digerakkan ke atas dan ke bawah.Seluruh tindakan ini didukung oleh drive gas, yang telah piston gas tahunan, terletak di sekitar laras. Untuk memahami sistem ini saya akan menjelaskan cara kerjanya:
pada awalnya, mari kita menganggap bahwa ruang kosong dan mengokang senapan secara manual untuk posisi ini shot.In pertama blok ruang adalah posisi terendah, sejalan dengan putaran teratas di piston gas magazine.The dengan batang operasi adalah dalam posisi paling belakang nya dan di bawah tekanan pemicu spring.When kembali ditekan, batang beroperasi dengan piston gas dilepaskan dan mulai maju di bawah tekanan musim semi kembali, yang terletak sekitar laras. Gerakan ini, pada awalnya, melalui dorongan kuat-kuat khusus, feed ke depan putaran pertama dari magasen dan masuk ke kamar, dan kemudian, melalui cam berbentuk dan musim semi sungsang blok, naik blok sungsang dengan kartrid ke posisi paling atas. Dalam posisi ini pin menembak tetap melewati lubang di bagian atas ruangan dan menembus dinding kartrid, memicu komposisi primer dan menembak putaran. Ketika proyektil (fleschette dengan sabot) melewati port gas, beberapa gas bubuk mulai bergerak piston gas kembali. Gerakan ini, melalui batang operasi dan cam berbentuk, loweres blok sungsang dengan keluar kasus kosong dari keselarasan dengan laras dan turun kepada magasen itu. Ketika sungsang datang untuk berhenti di posisi terendah, sebuah dorongan kuat-kuat feed terpisah cartridge berikutnya ke depan dan keluar dari magasen, chambering itu. Pada saat yang sama, kasus yang dipecat adalah mendorong maju keluar dari kamar dengan kartrid berikutnya, dan bila dibersihkan dari ruangan, kasus menghabiskan hanya jatuh dari rifle melalui port ejeksi. Port ejeksi terletak di bagian bawah senapan, depan magasen, dan ini menghilangkan salah satu masalah terbesar dari senapan bull-pup - non-ambidextrous (atau, dalam hal ini - sepenuhnya ambidextrous) ejeksi.
Jika senapan diatur ke modus otomatis penuh, siklus pembakaran diulang sebagai descibed di atas. Jika tidak, sungsang dimuat tetap dalam posisi terendah, menunggu untuk menarik pelatuk berikutnya.
Tindakan ini cukup komprehensif tersembunyi dalam kasus polimer ramping dan nyaman dengan pegangan pistol Aug-gaya dan rusuk atas yang besar berventilasi dengan pemandangan tetap. Optical pemandangan juga dipasang. Karena kecepatan proyektil yang sangat tinggi, waktu penerbangan sangat singkat pada setiap rentang praktis, dan lintasan itu wery datar, memberikan penembak hampir kinerja ray-gun, yang memungkinkan untuk api perhitungan sebelumnya withouth titik dampak - hanya berbicara, pada setiap praktis tempur berkisar penembak akan memukul dimana bertujuan, tanpa gerakan target (waktu penerbangan proyektil untuk menargetkan pada 300 meter adalah sekitar 0,2 detik). Karena kecepatan tinggi, Steyr ACR memiliki daya bunuh yang baik dan armor capablities menusuk, dan karena berat badan rendah dari proyektil mundur rendah. Tapi itu tidak cukup untuk melipatgandakan kinerja M16, jadi, untuk saat ini, Steyr ACR tetap dalam prototipe atau negara preproductional dan program ini dibekukan jika tidak ditinggalkan sama sekali.
Senapan Serbu - Austria : Steyr Stg.77 AUG assault rifle
Steyr Stg.77 AUG assault rifle
Kaliber: 5.56mm NATO (0,223 rem)
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 805 mm (dengan standar 508 mm per barel)
Panjang Laras: 508 mm (juga 350 mm SMG, 407 mm Carbine atau 621 mm LMG barel berat)
Berat: 3,8 kg dibongkar (dengan standar 508 mm per barel)
Magasen: 30 atau 42 peluru magasen kotak
Kecepatan tembak: 650 putaran per menit
Efektif kisaran api: 450-500 meter dengan laras senapan serbu standar
The Aug Steyr (Armée Universal Gewehr - Universal Army Rifle) telah indevelopment sejak akhir 1960-an, sebagai pengganti Stg.58 terhormat tetapi usang (FN FAL) pertempuran senapan untuk tentara Austria. Ini dikembangkan oleh perusahaan Steyr-Daimler-Puch Austria (sekarang Steyr-Mannlicher AG & Co KG) dalam hubungannya dekat dengan Tentara Austria. Desain utama adalah disebabkan oleh tiga orang - Horst Wesp, Karl Wagner dan Karl Moser, yang mengembangkan sebagian besar fitur senapan. Dari Kantor Austria Teknologi Militer proyek ini diawasi oleh Kolonel Walter Stoll. Senapan baru telah diadopsi oleh Tentara Austria pada tahun 1977, sebagai Stg.77 (senapan Assault, model 1977), dan produksi dimulai pada tahun 1978. Sejak itu, Aug yang diperoleh popularitas serius, yang diadopsi oleh angkatan bersenjata Australia, Austria, Selandia Baru, Oman, Malaysia, Arab Saudi, Irlandia dan beberapa orang lain. Hal ini juga secara luas dibeli oleh berbagai keamanan dan lembaga penegak hukum di seluruh dunia, termasuk AS Pesisir Guard.The Aug Steyr dapat dianggap sebagai serangan paling sukses secara komersial bullpup senapan to-date. Sejak tahun 1997, Steyr-Mannlicher menghasilkan versi update dari Aug, A2 Aug
Pada sekitar tahun 2005, Steyr-Mannlicher memperkenalkan versi terbaru Aug, A3 Aug Versi ini ditandai dengan penambahan empat rel aksesori Picatinny tipe - satu di bagian atas penerima, dan tiga di sekitar laras, di depan penerima - pada kedua sisi dan di bawahnya. Oleh karena itu Aug A3 tidak memiliki peralatan / penampakan standar yang tidak terpisahkan, sebaliknya, setiap teleskop, terbuka atau pemandangan malam penglihatan dapat diinstal pada rel atas, dengan menggunakan penyangga yang sesuai. Turunkan rel dapat digunakan untuk me-mount berbagai lampiran seperti grip depan taktis, flash-lampu, dan sebuah peluncur granat yang dirancang khusus 40mm. Sisi rel dapat digunakan untuk peralatan seperti laser-bertujuan perangkat.
Beberapa mengatakan bahwa Aug senapan revolusioner dalam banyak hal ketika pertama kali muncul, tetapi ini tidak benar. Bahkan, Aug ini merupakan kombinasi cerdas dari berbagai ide yang sebelumnya dikenal, dirakit menjadi satu suara, dapat diandalkan dan estetis paket menarik. Mari kita lihat ini lebih dekat. Konfigurasi Bullpup: The Aug Steyr bukan bullpup militer pertama yang pernah disusun. Bahkan, Inggris Enfield EM-2 dan Soviet Korobov TKB-408 bullpup senapan serbu mendahului Aug oleh beberapa 25-30 tahun. The bullpup FAMAS Prancis juga muncul di tempat kejadian pada saat yang sama, seperti Aug itu. Plasticfirearm perumahan: Satu lagi desain bullpup Soviet eksperimental, Korobov TKB-022, memiliki perumahan plastik sejak tahun 1962, dan senapan FAMAS, sekali lagi, memiliki fitur yang sama pada waktu yang sama seperti Aug lakukan. Teleskop pemandangan sebagai standar: Britania EM-2 bullpup senapan dari tahun 1940-an, serta Kanada eksperimental FN FAL prototipe awal 1950-an, juga menampilkan pemandangan rendah perbesaran teleskop sebagai alat penampakan utama mereka. Sebuah desain modular: sistem Pertama, terdiri dari berbagai senjata api berdasarkan penerima yang sama dan tindakan (senapan otomatis, senapan mesin ringan, karabin) pada awalnya dikembangkan pada tahun 1920 di Perancis oleh Rossignol dan di Soviet Rusia dengan Fedorov. Mempertimbangkan semua dikatakan di atas, kita harus sepakat bahwa Aug itu merupakan perkembangan logis dari ide-ide berbagai terkenal, dan yang benar-benar sukses.
Secara umum, Aug ini dikenal untuk ergonomi yang baik, akurasi yang layak dan keandalan yang baik.
Teknis deskripsi.
The Aug Steyr adalah gas dioperasikan, makan magasen, api senapan selektif layout bullpup.
Aug dibangun sekitar penerima casting aluminium, dengan sisipan tulangan baja.Satu masukkan tersebut digunakan untuk menyediakan mengunci ke barel dilepas dan baut berputar, sehingga mengurangi penerima dari sebagian besar stres tembak.menyisipkan lainnya digunakan sebagai bantalan untuk batang baut pembawa petunjuk.
Aug menggunakan stroke piston pendek, tindakan yang dioperasikan dengan gas, dengan piston gas dipasang di dalam blok gas kompak, yang tetap untuk laras. Silinder gas offset ke kanan dari tong. Gas piston sudah kembali sendiri musim semi, terkandung di dalam blok gas. Sistem gas memiliki tiga posisi regulator gas, yang memungkinkan untuk dua posisi terbuka (untuk kondisi normal dan mengotori) dan satu posisi tertutup (untuk meluncurkan granat senapan). Blok gas juga berisi memperbaiki barel / melepaskan kunci dan engsel pegangan depan. barel Masing-masing memiliki delapan lugs, yang mengunci ke menyisipkan baja di penerima, dan ada empat pola barel dasar untuk Aug ini: laras senapan standar adalah 508 mm (20 ~) panjang."Compact" atau "pistol mitraliur" barel adalah 350 mm (13,8) panjang, "Carbine" barel adalah 407 mm (16) panjang, dan berat / LMG (senapan mesin ringan) barel adalah 621 mm (24,4) panjang . Pada setiap barel senapan dapat ditukar dalam hitungan detik. Setiap barel dilengkapi dengan penyembunyi flash, dan laras 621 mm berat juga dilengkapi dengan bipods lipat ringan. Tidak ada lug bayonet pada senapan layanan Austria, tetapi dapat diinstal jika diperlukan.
Barrel penggantian prosedur, seperti disebutkan di atas, hanya butuh waktu beberapa detik (dengan asumsi bahwa penembak memiliki barel cadangan praktis). Untuk menghapus barel, kita harus take off magasen, dan jelas senapan dengan mengoperasikan memiringkan pegangan. Kemudian, pegang laras oleh pegangan depan, tekan tombol penahan barel di blok gas, dan memutar laras dan menariknya keluar dari senapan. Untuk menginstal barel baru, cukup tekan laras ke dalam depan penerima sepanjang jalan dan kemudian putar hingga terkunci. senapan sekarang siap untuk dimuat dan dipecat.
Sistem baut terdiri dari pembawa baut, yang memiliki dua batang besar panduan berongga, melekat pada bagian depan nya. Batang kiri juga berfungsi sebagai link ke pengisian pegangan, dan batang kanan berfungsi sebagai batang aksi, yang mentransmisikan impuls dari piston gas kepada pembawa baut. Baut berputar telah lugs penguncian 7, ekstraktor cakar dan musim semi ejektor penyelam-tipe dimuat.baut Standar telah ekstraktor pada sisi kanan, untuk memfasilitasi ejeksi sisi kanan, tapi baut sisi kiri (dengan posisi cermin ekstraktor dan ejektor) yang tersedia bagi mereka yang membutuhkan ejeksi kiri samping. Kembalinya dua mata air yang terletak di belakang pembawa baut, sekitar dua batang string panduan, yang terletak di dalam batang baut pembawa petunjuk. cocking handle ini terletak di sisi kiri pistol dan biasanya tidak membalas ketika pistol dipecat, tetapi bisa solid bergerak ke grup baut jika diperlukan dengan menekan tombol kecil di pegangan pengisian. Pada varian terbaru Aug A2, menangani pengisian dibuat melipat dan bentuk yang sedikit berbeda. Tindakan Aug fitur perangkat baut berhenti, yang memegang kelompok baut terbuka setelah putaran terakhir amunisi dari magasen ini dipecat. Untuk melepaskan baut setelah penggantian magasen, seseorang harus tarik pengisian menangani.
Unit palu ini dibuat sebagai majelis terpisah dan hampir seluruhnya dari plastik (termasuk palu itu sendiri). Hanya mata air dan pin adalah baja. Unit palu terletak di pantat dan terkait dengan pemicu geser oleh bar memicu ganda. keselamatan adalah dari baut silang, ketik tombol push dan terletak di atas pegangan pistol. Tidak ada modus pemilih api terpisah pada senapan Aug Sebaliknya, pemicu itu sendiri digunakan untuk mengontrol mode api. Menariknya setengah jalan kembali akan menghasilkan gambar tunggal, sedangkan tarik penuh akan menghasilkan api otomatis. The triggerguard diperbesar membungkus seluruh tangan dan memungkinkan senapan untuk ditembakkan pada sarung tangan musim dingin atau mitten.
Peralatan pengamatan standar dari senapan Steyr Aug adalah pemandangan teleskop 1.5X, dengan tujuan reticle dibuat sebagai sebuah lingkaran. Lingkaran ini begitu dimensioned terlihat begitu diameter dalamnya sama dengan tinggi terlihat dari orang berdiri di jarak 300 meter. tombol Penyesuaian pada penglihatan ini digunakan hanya untuk zeroing. Perumahan penglihatan, yang merupakan bagian integral dari penerima pada model Aug A1, juga dilengkapi dengan pemandangan cadangan darurat besi di bagian atas perumahan pandangan teleskop. Beberapa senapan awal Aug produksi pola A1 yang dilengkapi dengan penerima yang memiliki ruang lingkup yang tidak terpisahkan gunung. Pada model A2 Aug, ruang lingkup standar mount dapat dengan cepat dihapus dan diganti dengan rel jenis pemasangan Picatinny.
Wadah senapan Aug, terpisahkan dengan gagang pistol dan triggerguard, dibuat dari polimer dampak-tahan tinggi, dan biasanya warna hijau (militer) atau hitam (polisi).perumahan ini memiliki dua port ejeksi simetris, salah satu yang selalu ditutupi oleh penutup plastik. The buttplate karet berlapis adalah dilepas dan, ketika dihapus, membuka akses ke senapan internal, termasuk palu unit dan kelompok baut. buttplate ini diadakan dalam posisi oleh pin-silang, yang juga melayani titik asa lampiran sling belakang putar.
Aug ini makan dari kotak dilepas magasen, yang memegang 30 (senapan standar) atau 42 (senapan mesin ringan) putaran. Magasen yang dibuat dari semi-tembus, polimer yang kuat. Tombol pelepas magasen terletak di belakang port magasen dan benar-benar ambidextrous (beberapa mengatakan bahwa itu adalah sama TIDAK nyaman baik untuk menggunakan tangan).
Kaliber: 5.56mm NATO (0,223 rem)
Aksi: Gas dioperasikan, bolt berputar
Panjang Keseluruhan: 805 mm (dengan standar 508 mm per barel)
Panjang Laras: 508 mm (juga 350 mm SMG, 407 mm Carbine atau 621 mm LMG barel berat)
Berat: 3,8 kg dibongkar (dengan standar 508 mm per barel)
Magasen: 30 atau 42 peluru magasen kotak
Kecepatan tembak: 650 putaran per menit
Efektif kisaran api: 450-500 meter dengan laras senapan serbu standar
The Aug Steyr (Armée Universal Gewehr - Universal Army Rifle) telah indevelopment sejak akhir 1960-an, sebagai pengganti Stg.58 terhormat tetapi usang (FN FAL) pertempuran senapan untuk tentara Austria. Ini dikembangkan oleh perusahaan Steyr-Daimler-Puch Austria (sekarang Steyr-Mannlicher AG & Co KG) dalam hubungannya dekat dengan Tentara Austria. Desain utama adalah disebabkan oleh tiga orang - Horst Wesp, Karl Wagner dan Karl Moser, yang mengembangkan sebagian besar fitur senapan. Dari Kantor Austria Teknologi Militer proyek ini diawasi oleh Kolonel Walter Stoll. Senapan baru telah diadopsi oleh Tentara Austria pada tahun 1977, sebagai Stg.77 (senapan Assault, model 1977), dan produksi dimulai pada tahun 1978. Sejak itu, Aug yang diperoleh popularitas serius, yang diadopsi oleh angkatan bersenjata Australia, Austria, Selandia Baru, Oman, Malaysia, Arab Saudi, Irlandia dan beberapa orang lain. Hal ini juga secara luas dibeli oleh berbagai keamanan dan lembaga penegak hukum di seluruh dunia, termasuk AS Pesisir Guard.The Aug Steyr dapat dianggap sebagai serangan paling sukses secara komersial bullpup senapan to-date. Sejak tahun 1997, Steyr-Mannlicher menghasilkan versi update dari Aug, A2 Aug
Pada sekitar tahun 2005, Steyr-Mannlicher memperkenalkan versi terbaru Aug, A3 Aug Versi ini ditandai dengan penambahan empat rel aksesori Picatinny tipe - satu di bagian atas penerima, dan tiga di sekitar laras, di depan penerima - pada kedua sisi dan di bawahnya. Oleh karena itu Aug A3 tidak memiliki peralatan / penampakan standar yang tidak terpisahkan, sebaliknya, setiap teleskop, terbuka atau pemandangan malam penglihatan dapat diinstal pada rel atas, dengan menggunakan penyangga yang sesuai. Turunkan rel dapat digunakan untuk me-mount berbagai lampiran seperti grip depan taktis, flash-lampu, dan sebuah peluncur granat yang dirancang khusus 40mm. Sisi rel dapat digunakan untuk peralatan seperti laser-bertujuan perangkat.
Beberapa mengatakan bahwa Aug senapan revolusioner dalam banyak hal ketika pertama kali muncul, tetapi ini tidak benar. Bahkan, Aug ini merupakan kombinasi cerdas dari berbagai ide yang sebelumnya dikenal, dirakit menjadi satu suara, dapat diandalkan dan estetis paket menarik. Mari kita lihat ini lebih dekat. Konfigurasi Bullpup: The Aug Steyr bukan bullpup militer pertama yang pernah disusun. Bahkan, Inggris Enfield EM-2 dan Soviet Korobov TKB-408 bullpup senapan serbu mendahului Aug oleh beberapa 25-30 tahun. The bullpup FAMAS Prancis juga muncul di tempat kejadian pada saat yang sama, seperti Aug itu. Plasticfirearm perumahan: Satu lagi desain bullpup Soviet eksperimental, Korobov TKB-022, memiliki perumahan plastik sejak tahun 1962, dan senapan FAMAS, sekali lagi, memiliki fitur yang sama pada waktu yang sama seperti Aug lakukan. Teleskop pemandangan sebagai standar: Britania EM-2 bullpup senapan dari tahun 1940-an, serta Kanada eksperimental FN FAL prototipe awal 1950-an, juga menampilkan pemandangan rendah perbesaran teleskop sebagai alat penampakan utama mereka. Sebuah desain modular: sistem Pertama, terdiri dari berbagai senjata api berdasarkan penerima yang sama dan tindakan (senapan otomatis, senapan mesin ringan, karabin) pada awalnya dikembangkan pada tahun 1920 di Perancis oleh Rossignol dan di Soviet Rusia dengan Fedorov. Mempertimbangkan semua dikatakan di atas, kita harus sepakat bahwa Aug itu merupakan perkembangan logis dari ide-ide berbagai terkenal, dan yang benar-benar sukses.
Secara umum, Aug ini dikenal untuk ergonomi yang baik, akurasi yang layak dan keandalan yang baik.
Teknis deskripsi.
The Aug Steyr adalah gas dioperasikan, makan magasen, api senapan selektif layout bullpup.
Aug dibangun sekitar penerima casting aluminium, dengan sisipan tulangan baja.Satu masukkan tersebut digunakan untuk menyediakan mengunci ke barel dilepas dan baut berputar, sehingga mengurangi penerima dari sebagian besar stres tembak.menyisipkan lainnya digunakan sebagai bantalan untuk batang baut pembawa petunjuk.
Aug menggunakan stroke piston pendek, tindakan yang dioperasikan dengan gas, dengan piston gas dipasang di dalam blok gas kompak, yang tetap untuk laras. Silinder gas offset ke kanan dari tong. Gas piston sudah kembali sendiri musim semi, terkandung di dalam blok gas. Sistem gas memiliki tiga posisi regulator gas, yang memungkinkan untuk dua posisi terbuka (untuk kondisi normal dan mengotori) dan satu posisi tertutup (untuk meluncurkan granat senapan). Blok gas juga berisi memperbaiki barel / melepaskan kunci dan engsel pegangan depan. barel Masing-masing memiliki delapan lugs, yang mengunci ke menyisipkan baja di penerima, dan ada empat pola barel dasar untuk Aug ini: laras senapan standar adalah 508 mm (20 ~) panjang."Compact" atau "pistol mitraliur" barel adalah 350 mm (13,8) panjang, "Carbine" barel adalah 407 mm (16) panjang, dan berat / LMG (senapan mesin ringan) barel adalah 621 mm (24,4) panjang . Pada setiap barel senapan dapat ditukar dalam hitungan detik. Setiap barel dilengkapi dengan penyembunyi flash, dan laras 621 mm berat juga dilengkapi dengan bipods lipat ringan. Tidak ada lug bayonet pada senapan layanan Austria, tetapi dapat diinstal jika diperlukan.
Barrel penggantian prosedur, seperti disebutkan di atas, hanya butuh waktu beberapa detik (dengan asumsi bahwa penembak memiliki barel cadangan praktis). Untuk menghapus barel, kita harus take off magasen, dan jelas senapan dengan mengoperasikan memiringkan pegangan. Kemudian, pegang laras oleh pegangan depan, tekan tombol penahan barel di blok gas, dan memutar laras dan menariknya keluar dari senapan. Untuk menginstal barel baru, cukup tekan laras ke dalam depan penerima sepanjang jalan dan kemudian putar hingga terkunci. senapan sekarang siap untuk dimuat dan dipecat.
Sistem baut terdiri dari pembawa baut, yang memiliki dua batang besar panduan berongga, melekat pada bagian depan nya. Batang kiri juga berfungsi sebagai link ke pengisian pegangan, dan batang kanan berfungsi sebagai batang aksi, yang mentransmisikan impuls dari piston gas kepada pembawa baut. Baut berputar telah lugs penguncian 7, ekstraktor cakar dan musim semi ejektor penyelam-tipe dimuat.baut Standar telah ekstraktor pada sisi kanan, untuk memfasilitasi ejeksi sisi kanan, tapi baut sisi kiri (dengan posisi cermin ekstraktor dan ejektor) yang tersedia bagi mereka yang membutuhkan ejeksi kiri samping. Kembalinya dua mata air yang terletak di belakang pembawa baut, sekitar dua batang string panduan, yang terletak di dalam batang baut pembawa petunjuk. cocking handle ini terletak di sisi kiri pistol dan biasanya tidak membalas ketika pistol dipecat, tetapi bisa solid bergerak ke grup baut jika diperlukan dengan menekan tombol kecil di pegangan pengisian. Pada varian terbaru Aug A2, menangani pengisian dibuat melipat dan bentuk yang sedikit berbeda. Tindakan Aug fitur perangkat baut berhenti, yang memegang kelompok baut terbuka setelah putaran terakhir amunisi dari magasen ini dipecat. Untuk melepaskan baut setelah penggantian magasen, seseorang harus tarik pengisian menangani.
Unit palu ini dibuat sebagai majelis terpisah dan hampir seluruhnya dari plastik (termasuk palu itu sendiri). Hanya mata air dan pin adalah baja. Unit palu terletak di pantat dan terkait dengan pemicu geser oleh bar memicu ganda. keselamatan adalah dari baut silang, ketik tombol push dan terletak di atas pegangan pistol. Tidak ada modus pemilih api terpisah pada senapan Aug Sebaliknya, pemicu itu sendiri digunakan untuk mengontrol mode api. Menariknya setengah jalan kembali akan menghasilkan gambar tunggal, sedangkan tarik penuh akan menghasilkan api otomatis. The triggerguard diperbesar membungkus seluruh tangan dan memungkinkan senapan untuk ditembakkan pada sarung tangan musim dingin atau mitten.
Peralatan pengamatan standar dari senapan Steyr Aug adalah pemandangan teleskop 1.5X, dengan tujuan reticle dibuat sebagai sebuah lingkaran. Lingkaran ini begitu dimensioned terlihat begitu diameter dalamnya sama dengan tinggi terlihat dari orang berdiri di jarak 300 meter. tombol Penyesuaian pada penglihatan ini digunakan hanya untuk zeroing. Perumahan penglihatan, yang merupakan bagian integral dari penerima pada model Aug A1, juga dilengkapi dengan pemandangan cadangan darurat besi di bagian atas perumahan pandangan teleskop. Beberapa senapan awal Aug produksi pola A1 yang dilengkapi dengan penerima yang memiliki ruang lingkup yang tidak terpisahkan gunung. Pada model A2 Aug, ruang lingkup standar mount dapat dengan cepat dihapus dan diganti dengan rel jenis pemasangan Picatinny.
Wadah senapan Aug, terpisahkan dengan gagang pistol dan triggerguard, dibuat dari polimer dampak-tahan tinggi, dan biasanya warna hijau (militer) atau hitam (polisi).perumahan ini memiliki dua port ejeksi simetris, salah satu yang selalu ditutupi oleh penutup plastik. The buttplate karet berlapis adalah dilepas dan, ketika dihapus, membuka akses ke senapan internal, termasuk palu unit dan kelompok baut. buttplate ini diadakan dalam posisi oleh pin-silang, yang juga melayani titik asa lampiran sling belakang putar.
Aug ini makan dari kotak dilepas magasen, yang memegang 30 (senapan standar) atau 42 (senapan mesin ringan) putaran. Magasen yang dibuat dari semi-tembus, polimer yang kuat. Tombol pelepas magasen terletak di belakang port magasen dan benar-benar ambidextrous (beberapa mengatakan bahwa itu adalah sama TIDAK nyaman baik untuk menggunakan tangan).
Senapan Serbu - Australia : The AICW (Advanced Infantry Combat Weapon)
The AICW (Advanced Infantry Combat Weapon)
Kaliber: NATO 5.56x45mm + 40mm
Aksi: Gas dioperasikan, bolt berputar + Metal Storm dipatenkan ditumpuk-proyektil caseless
Panjang Keseluruhan: 738 mm
Barrel panjang: n / a
Bobot: 6,48 kg dibongkar, w / o penglihatan; 7,85 kg load w / o penglihatan (30 5.56mm + 3 40mm putaran); 9,9-9,9 kg dimuat ay elektronik pemandangan
Kecepatan tembak: 650 putaran per menit (untuk barel 5.56mm)
Kapasitas: 30 putaran (5.56mm) magasen ditambah 3 40mm putaran di barel / G L
The AICW (Advanced Infantry Combat Weapon) merupakan pengembangan bersama antara DSTO Australia (Pemerintah dioperasikan Pertahanan Sains dan Teknologi Organisasi), dan perusahaan swasta Storm Logam dan Tenix Pertahanan.Perkembangan ini telah dilakukan sejak pergantian abad ke-21, erat mengikuti konsep sistem OICW XM29 Amerika. Secara keseluruhan, AICW merupakan sistem senjata modular yang menggabungkan senapan 5.56mm / copmponent karabin sebagai tuan rumah (dasar) platform dengan pelontar granat 40mm multi-shot (G / L) modul dan sistem multi-tujuan peninjauan elektro-optik, yang dapat digunakan untuk api baik senapan atau G / komponen L, dan juga dapat memberikan data pengintaian untuk eksternal "konsumen" seperti komputer taktis.
Senapan host komponen dari AICW adalah buatan Australia diperbarui F88 senapan, yang merupakan lisensi buatan Steyr AUG.However, F88 dasar senapan yang telah banyak dimodifikasi untuk menerima unsur-unsur lain dari sistem - misalnya, penerima telah ditingkatkan untuk menerima G / L modul di atas, dan Popor telah diperbesar untuk mengakomodasi G / L modul api contol elektronik. Perubahan lain termasuk modifikasi pengaturan keselamatan dan memicu - sistem AICW memiliki pemicu tunggal untuk kedua komponen senjata (5,56 dan 40mm), dan posisi tiga (aman - senapan - G / L) keselamatan / selektor switch di sisi pistol pegangan.
Bagian yang paling menarik dari senjata AICW adalah Metal Storm multi-shot 40mm peluncur granat, yang terlihat seperti 40mm tunggal G / barel L tapi berisi tiga 40mm proyektil ditumpuk satu di belakang lainnya. Ini proyektil yang diluncurkan dengan menggunakan impuls listrik pengapian, yang disediakan oleh modul pengendalian kebakaran dibangun ke dalam Popor dari host senapan. Karena kecepatan moncong proyektil ini sedikit lebih dari biasanya untuk 40mm G handheld / L (95m / s, bukan 75m / s), tuan rumah senapan menggabungkan buffer pengurangan mundur, yang memungkinkan Storm Metal G / barel L untuk mundur terhadap musim semi, mengurangi impuls mundur puncak.
Bagian atas penerima host pemandangan multi-peran dari berbagai jenis dan membuat. Pada AICW demonstartions api VX3 hidup yang terjadi pada musim panas tahun 2005, prototip AICW dipajang dengan ITL multi-tujuan melihat Viper senapan (yang menggabungkan laser range-finder dan Compas digital), atau dengan Vinghog Vingsight Fire Control System. Pada saat ini (akhir 2005) prototipe AICW belum menembakkan granat 40mm dengan hulu ledak hidup, atau digabungkan fasilitas airburst. Namun, dinyatakan bahwa adalah mungkin untuk dengan mudah beradaptasi sebagian besar hulu ledak granat yang ada 40mm dengan teknologi Storm Logam, termasuk udara meledak granat yang sekarang dalam pembangunan di beberapa negara.
Pada saat ini AICW senjata yang tersedia hanya sebagai "demonstartors teknologi generasi ke-3", yang menyelesaikan percobaan pertama hidup-api (sebagai sistem yang lengkap) pada musim panas 2005. MOD Australia kini rencana ADF menyatakan bahwa mungkin mulai membeli sistem AICW di sekitar 2010-2012.
Kaliber: NATO 5.56x45mm + 40mm
Aksi: Gas dioperasikan, bolt berputar + Metal Storm dipatenkan ditumpuk-proyektil caseless
Panjang Keseluruhan: 738 mm
Barrel panjang: n / a
Bobot: 6,48 kg dibongkar, w / o penglihatan; 7,85 kg load w / o penglihatan (30 5.56mm + 3 40mm putaran); 9,9-9,9 kg dimuat ay elektronik pemandangan
Kecepatan tembak: 650 putaran per menit (untuk barel 5.56mm)
Kapasitas: 30 putaran (5.56mm) magasen ditambah 3 40mm putaran di barel / G L
The AICW (Advanced Infantry Combat Weapon) merupakan pengembangan bersama antara DSTO Australia (Pemerintah dioperasikan Pertahanan Sains dan Teknologi Organisasi), dan perusahaan swasta Storm Logam dan Tenix Pertahanan.Perkembangan ini telah dilakukan sejak pergantian abad ke-21, erat mengikuti konsep sistem OICW XM29 Amerika. Secara keseluruhan, AICW merupakan sistem senjata modular yang menggabungkan senapan 5.56mm / copmponent karabin sebagai tuan rumah (dasar) platform dengan pelontar granat 40mm multi-shot (G / L) modul dan sistem multi-tujuan peninjauan elektro-optik, yang dapat digunakan untuk api baik senapan atau G / komponen L, dan juga dapat memberikan data pengintaian untuk eksternal "konsumen" seperti komputer taktis.
Bagian yang paling menarik dari senjata AICW adalah Metal Storm multi-shot 40mm peluncur granat, yang terlihat seperti 40mm tunggal G / barel L tapi berisi tiga 40mm proyektil ditumpuk satu di belakang lainnya. Ini proyektil yang diluncurkan dengan menggunakan impuls listrik pengapian, yang disediakan oleh modul pengendalian kebakaran dibangun ke dalam Popor dari host senapan. Karena kecepatan moncong proyektil ini sedikit lebih dari biasanya untuk 40mm G handheld / L (95m / s, bukan 75m / s), tuan rumah senapan menggabungkan buffer pengurangan mundur, yang memungkinkan Storm Metal G / barel L untuk mundur terhadap musim semi, mengurangi impuls mundur puncak.
Bagian atas penerima host pemandangan multi-peran dari berbagai jenis dan membuat. Pada AICW demonstartions api VX3 hidup yang terjadi pada musim panas tahun 2005, prototip AICW dipajang dengan ITL multi-tujuan melihat Viper senapan (yang menggabungkan laser range-finder dan Compas digital), atau dengan Vinghog Vingsight Fire Control System. Pada saat ini (akhir 2005) prototipe AICW belum menembakkan granat 40mm dengan hulu ledak hidup, atau digabungkan fasilitas airburst. Namun, dinyatakan bahwa adalah mungkin untuk dengan mudah beradaptasi sebagian besar hulu ledak granat yang ada 40mm dengan teknologi Storm Logam, termasuk udara meledak granat yang sekarang dalam pembangunan di beberapa negara.
Pada saat ini AICW senjata yang tersedia hanya sebagai "demonstartors teknologi generasi ke-3", yang menyelesaikan percobaan pertama hidup-api (sebagai sistem yang lengkap) pada musim panas 2005. MOD Australia kini rencana ADF menyatakan bahwa mungkin mulai membeli sistem AICW di sekitar 2010-2012.
Subscribe to:
Posts (Atom)
